Ecophon Gedina™ A

Описание

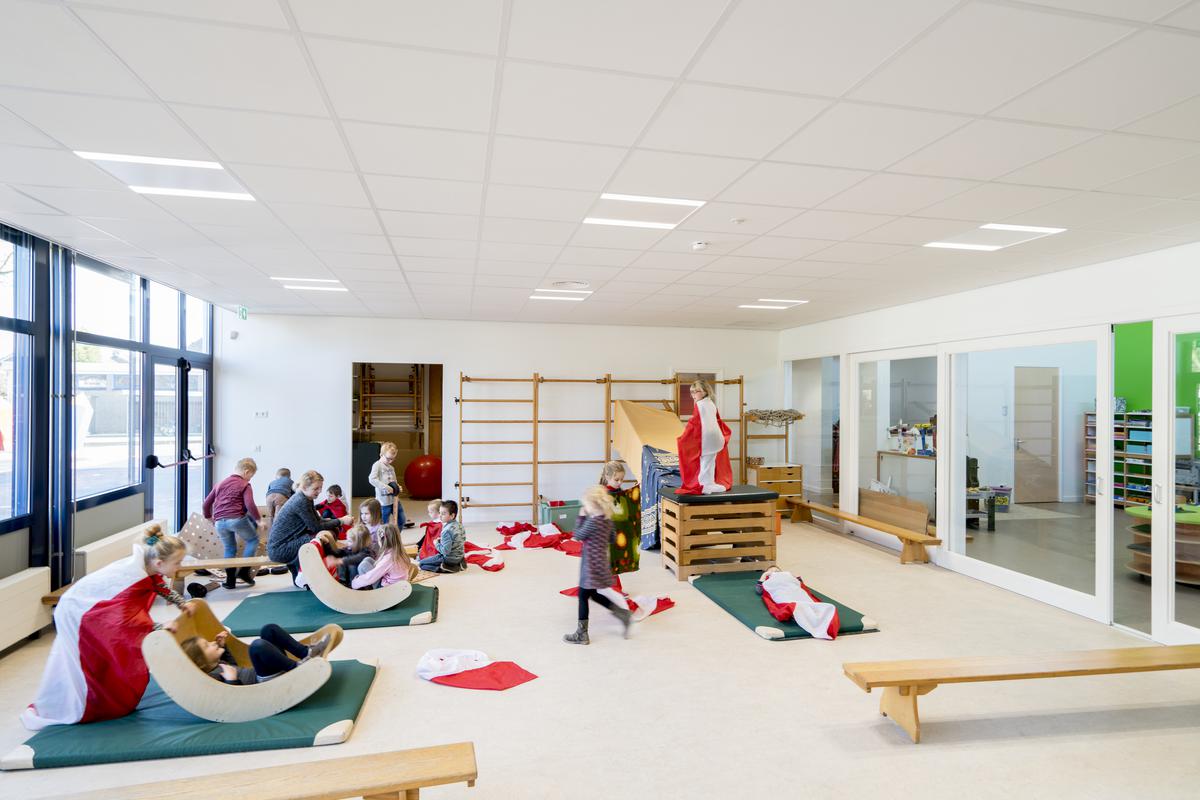

Ecophon Gedina™ A устанавливается в помещениях, где требуется стандартный прямой подвесной потолок.Ecophon Gedina™ A устанавливается в открытой подвесной системе, при этом создается четкая продольно-линейная структура потолка. Каждая панель легко демонтируется. Монтаж в соответствии с монтажной схемой M118 обеспечивает большую величину распределенной нагрузки на панель, чем при монтаже в соответствии с монтажной схемой M237.

Потолок состоит из панелей Ecophon Gedina™ A и подвесной системы Connect™. Вес системы около 2,5 кг/м².

Панели изготовлены из стекловолокна высокой плотности. На лицевую поверхность нанесено микропористое покрытие Akutex™ T. Задняя сторона панели покрыта неокрашенной стеклотканью. Кромки могут быть окрашены или неокрашены. Подвесная система Connect™ изготовлена из оцинкованной стали.

Для достижения наилучшего результата используйте подвесную систему и аксессуары Connect™.

Поверхности & цвета

Akutex T white-

Разработанная технология SoundPrint позволяет наносить любое изображение на белую микропористую поверхность Akutex в сочетании с бюджетной стоимостью процессинга.
Теперь самые смелые дизайнерские решения могут успешно сочетаться с гарантированными акустическими свойствами материала, создавая все условия для прекрасного звучания.

Характеристики

Размеры

Размеры, мм	600х600	1200х600	1200х1200
Т24	•	•	•
Т15	•	•	•
Толщина	15	15	15

Звукопоглощение

Частота, Гц

···· Gedina A 15 mm, 50 mm o.d.s.

— Gedina A 15 mm, 200 mm o.d.s.

— Gedina A/gamma 15 mm, 200 mm o.d.s.

o.d.s = в.п.с. – высота подвеса системы

Результаты тестов в соответствии с EN ISO 354.
Классификация в соответствии со стандартом EN ISO 11654, единичные значения для NRC и SAA в соответствии с ASTM C 423.

Продукт	Gedina A
В.п.с. мм	400		200	90	80	50
Класс звукопоглощения			A	A	B	C
NRC	0,85					0,80
SAA		0,86				0,80

Технология SoundPrint

Реверберационный коэффициент звукопоглощения

Звукоизоляция

Dn,f,w=18 дБ в соответствии со стандартом ISO 140-9 и измерено в соответствии с EN ISO 717-1. CAC=19 дБ в соответствии со стандартом ASTM E 1414 и измерено в соответствии с ASTM E 413.

Разборчивость речи

AC(1.5)=190 в соответствии с ASTM E 1111 и E 1110.

Технические характеристики

Доступ в межпотолочное пространство	Панели легко демонтируются. Минимальная высота подвеса системы в соответствии с монтажными схемами.
Размеры	600 х 600мм/ 1200 х 600мм/1200 х 1200мм. Толщина 15мм
Влагостойкость	Панели выдерживает постоянную влажность воздуха до 95% при температуре 30°C без провисания, деформации и расслоения (ISO 4611).
Светоотражение	Цвет: White 500 (белый 500), ближайший цвет в системе NCS S 0500-N, светоотражение 84% (более 99% из которых рассеивается).
Внутренний микроклимат	Панели сертифированы в соответствии с Indoor Climate Labelling и рекомендованы Шведской Ассоциацией по борьбе с астмой и аллергией.
Влияние на окружающую среду	Панели маркируются скандинавским экологическим знаком
Страна	Швеция
Класс	КМ1 (Г1, В1, Т1, Д1)
Стандарт	ГОСТ 30244-94, ГОСТ 30402-96, СНиП 21-01-111
Очистка	Ежедневная сухая чистка и чистка пылесосом. Еженедельная влажная уборка.
Пожаробезопасность	Cтекловолокно, используемое для производства панелей, классифицировано как негорючее в соответствии со стандартом prEN ISO 1182. Система препятствует распространению огня в соответствии со стандартом NT FIRE 003.
