Плиты ППГЗ, перфорация «Квадро». Смонтированные на каркасе или на стандартной подвесной системе, являются эффективными звукопоглощающими конструкциями резонансного типа. Существенное значение для величины низкочастотного звукопоглощения имеет величина относа плит от жесткой поверхности. Увеличение звукопоглощающих свойств в более широком частотном диапазоне обеспечивается дополнительным размещением плит типа Шуманет во внутреннем пространстве между жесткой поверхностью и облицовкой.
Область применения
- офисные и административные здания
- гостиницы, холлы, переговорные, рестораны
- школы и детские сады, аудитории, кабинеты
- медицинские учреждения и больницы и прочие помещения с особыми требованиями к акустике.
Состав
ГКЛ, трудногорючий звукопроницаемый стеклохолст черного цвета, клей на водной основе.
Коэффициент перфорации — 16,3%
Перфорация «Квадро» выпускается как в сплошном, так и в блочном варианте исполнения.
Отличительные особенности:
- Бесшовный дизайн
- Повышенное звукопоглощение при монтаже с относом и заполнением акустической минватой
- Экологичный материал, стабилизирует влажность в помещении
- Удобный монтаж, простой ремонт
- Покраска в любой цвет после монтажа
- Класс пожаробезопасности КМ1
Буклет «Саундлайн-Акустика» PDF, 0.37 Мб
Сплошная перфорация
| Дизайн плит | Тип перфорации | Коэффициент перфорации | Рабочие* размеры плит | Шаг несущего профиля, мм | Тип кромки | |||
|---|---|---|---|---|---|---|---|---|
| ширина, мм | длина, мм | 4 ПК | 2ФК / 2ПК*** | 4ФК*** | ||||
| Квадро сплошная квадратная перфорация | 12/25 КВ | 23,0 | 1200 | 2000** | 330 | |||
* Фактические размеры плиты САУНДЛАЙН-Акустика 4ПК меньше на 3,5мм.
** По согласованию потребителя с изготовителем допускается выпуск плит больших длин, но не более 2800мм, кратно шагу перфорации.
*** Панели с данным типом кромок производятся под заказ.
Блочная перфорация
| Дизайн плит | Тип перфорации | Перфорция на каждый блок, отв. | Край плиты без перфорации, мм | Коэффициент перфорации | Рабочие* размеры плит | Шаг несущего профиля, мм | Тип кромки 4ПК | |||
|---|---|---|---|---|---|---|---|---|---|---|
| поперек плиты | вдоль плиты | поперек плиты | вдоль плиты | ширина, мм | длина, мм | |||||
| Квадро блочная квадратная перфорация | 12/25 КВ | 43 | 19 | 69 | 69 | 16,3 | 1200 | 2400 | 300 | |
* Фактические размеры плит меньше на 3,5мм

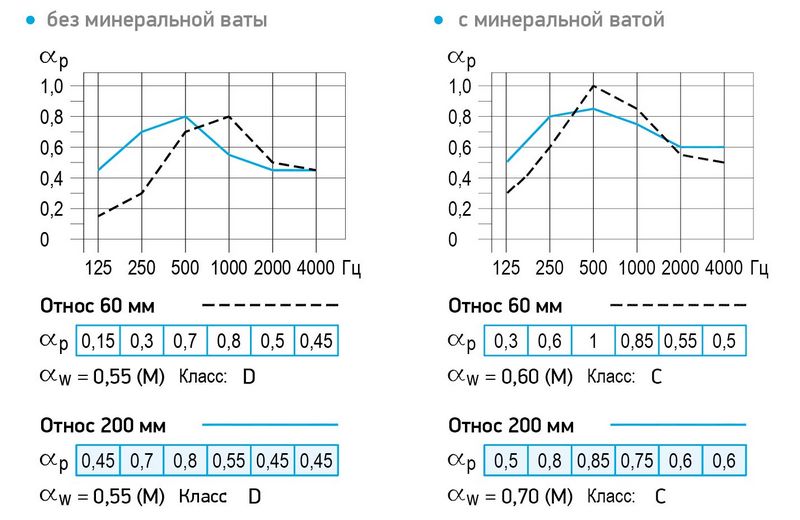

Акустические характеристики
Квадро блочная, островная квадратная перфорация 12/25 КВ
Квадро, сплошная квадратная перфорация 12/25 КВ
Порядок монтажа
1. Стыковка плит
2. Проверка правильности рисунка
3. Крепление плит саморезами к каркасу из профилей
4. Шпатлевание мест установки шурупов и заделка шва
5. Зачистка швов, грунтовка и покраска
Узнайте больше:
Обратите внимание! Для каждого типа кромки предназначена соответствующая Инстукция по монтажу.
