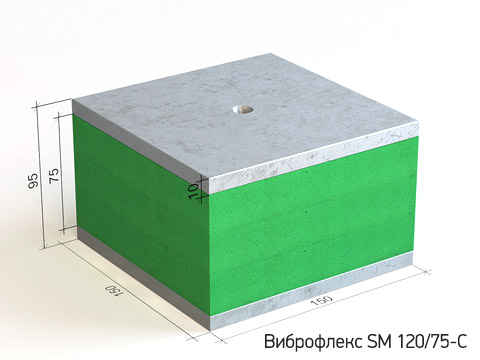

ВИБРОФЛЕКС SM тип C, виброизоляционные опоры

Виброфлекс SM — это виброизолирующие эластомерные опоры с металлической пластиной для распределения
нагрузки. В качестве упругого элемента в опорах Виброфлекс SM применяется полиуретановый эластомер Sylomer
производства компании Getzner.

Опоры предназначены для эффективной виброизоляции различного инженерного оборудования:

• лифтовые лебедки
• системы вентиляции и кондиционирования
• холодильные машины
• когенерационные системы
• прессы и штамповочные машины
• все виды машин, которые являются источниками вибрации или должны быть защищены от вибрации

Отличительные особенности:

• Широкий диапазон нагрузок;
• Готовое решение, быстрый монтаж;
• Унифицированные размеры;
• Точно определенные виброизолирующие характеристики;
• Невысокая стоимость;
• Многоцелевое применение.

Применяемый тип опоры зависит от действующей нагрузки и требуемой эффективности виброизоляции.
Подбор производится в соответствии с данными таблицы (см. таблицу).

Эксплуатация и техническое обслуживание

Опоры Виброфлекс SM не требуют технического обслуживания при условии соблюдения инструкций по монтажу и эксплуатации:

• Нагрузка на опоры Виброфлекс SM всегда должна передаваться только через верхнюю распределительную пластину.
• Статическая нагрузка на опоры Виброфлекс SM не должна превышать величин, указанных в таблице.
• Кратковременные динамические пиковые нагрузки до трех раз превышающие номинальные значения, не вызывают остаточных деформаций или изменений динамических свойств опор.
• Предельно допустимые значения горизонтальной нагрузки на опору Виброфлекс SM не должны превышать 25% от величины действующей вертикальной нагрузки.
• При установке машин, которые создают горизонтальные усилия, требуются специальные типы опор. Предложения по устройству таких опор могут быть предоставлены по запросу.

Устойчивость к окружающей среде

Опоры Виброфлекс SM выполнены из упругого материала, который устойчив к воздействию масел, смазок и влаги.
Тем не менее следует избегать контакта с растворителями. Несмотря на то, что опоры Виброфлекс SM устойчивы к воздействию влаги, они не должны быть постоянно погружены в воду. При воздействии интенсивного ультрафиолетового излучения, слой эластомера может потерять окраску, но физические свойства опор при этом будут оставаться неизменными. Рабочая температура опор Виброфлекс SM
составляет от -30° С и + 70° С.

• Для крепления опор Виброфлекс SM к оборудованию в верхней распределительной пластине предусмотрена резьба М12.
• Как правило, фиксация опор Виброфлекс SM к основанию не требуется. В случаях, когда по конструктивным или иным требованиям опоры должны быть закреплены к основанию, следует применять опоры с нижней металлической пластиной (Тип B).
• Виброизолирующие опоры должны полностью опираться на нижнюю поверхность. Поверхности, на которые устанавливаются опоры Виброфлекс SM, должны быть ровными и горизонтальными.
• Опоры устанавливаются на расстоянии не менее 2 см от прилегающих строительных элементов.  Опоры должны быть размещены под машиной таким образом, чтобы обеспечить равномерную осадку элементов под нагрузкой.
• Стабильность и устойчивость машин с небольшой площадью основания и высоким центром тяжести должна быть дополнительно проверена.
