Звукоизоляция в жилых домах
При нормировании различают три вида шумов:
- воздушный (шум в помещениях от бытовой техники, общения и т.п.),
- ударный (ударные воздействия на пол при ходьбе, перемещении мебели, играх детей и др.),
- транспортный (шум транспорта, проникающий с улицы через окна и витражи).
При оценке качества звукоизоляции ограждающих конструкций зданий определяют 4 характеристики:
- изоляция воздушного шума межквартирными стенами,
- изоляция воздушного шума междуэтажными перекрытиями,
- изоляция ударного шума междуэтажными перекрытиями,
- изоляция транспортного шума окнами и витражами.
Нормируемые параметры звукоизоляции
Нормируемыми параметрами звукоизоляции ограждающих конструкций жилых и общественных зданий являются:
- индекс изоляции воздушного шума ограждающими конструкциями Rw, дБ;
- индекс приведенного уровня ударного шума (изоляция ударного шума) Lnw, дБ (для перекрытий);
- изоляция транспортного шума наружных ограждающих конструкций (окон, витражей и других видов светопрозрачных заполнений) RАтран, дБА.
Ограждающие конструкции | Rw, дБ | Lnw, дБ |
Перекрытия между помещениями квартир и перекрытия, отделяющие помещения квартир от холлов, лестничных клеток и используемых чердачных помещений | 55 (Эстония) EVS 842:2003 52 (Россия) СП51.13330.2011 50-54 (категория В,Б,А), РБ | 53 (Эстония) 60 (Россия). 60-55 (категория В,Б,А), РБ |
Стены и перегородки между квартирами, между помещениями квартир и офисами; между помещениями квартир и лестничными клетками, холлами, коридорами, вестибюлями | 55 (Эстония) EVS 842:2003 52 (Россия) СП51.13330.2011 50-54 (категория В,Б,А), РБ | — |
Требуемую изоляцию транспортного шума наружных ограждающих конструкций Rатран определяют из расчета обеспечения допустимых значений проникающего шума по данным уровней транспортного шума у фасада здания | ||

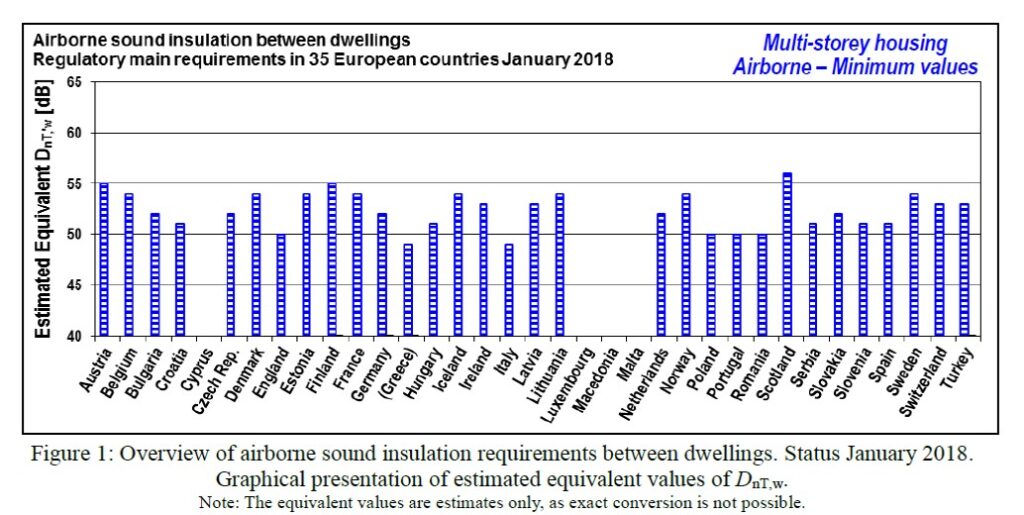

Изоляция воздушного шума в европейских странах
Оценка приведена по индексу Dntw. В Беларуси, России, Украине и др. используется Rw.

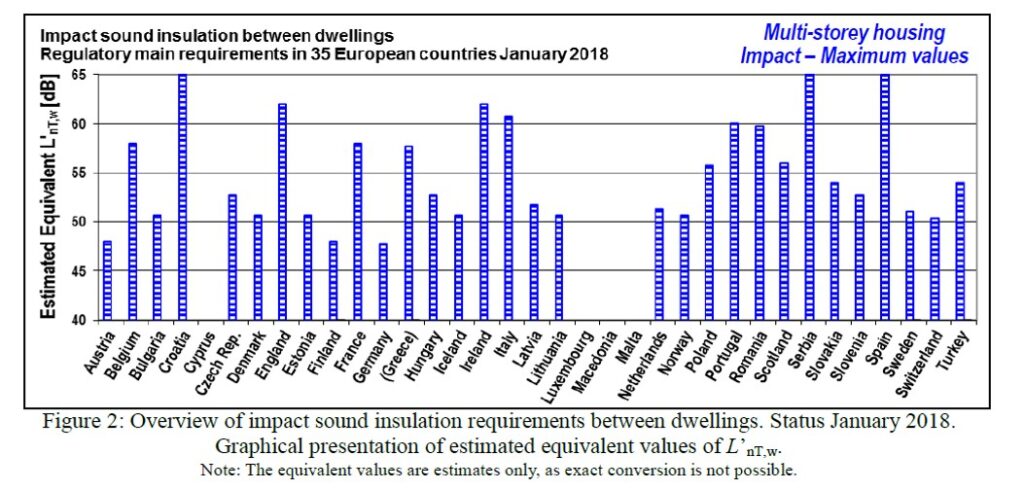

Изоляция ударного шума в европейских странах
Оценка приведена по индексу Lntw. В Беларуси, России, Украине и др. используется Lnw.
Жалобы на шум

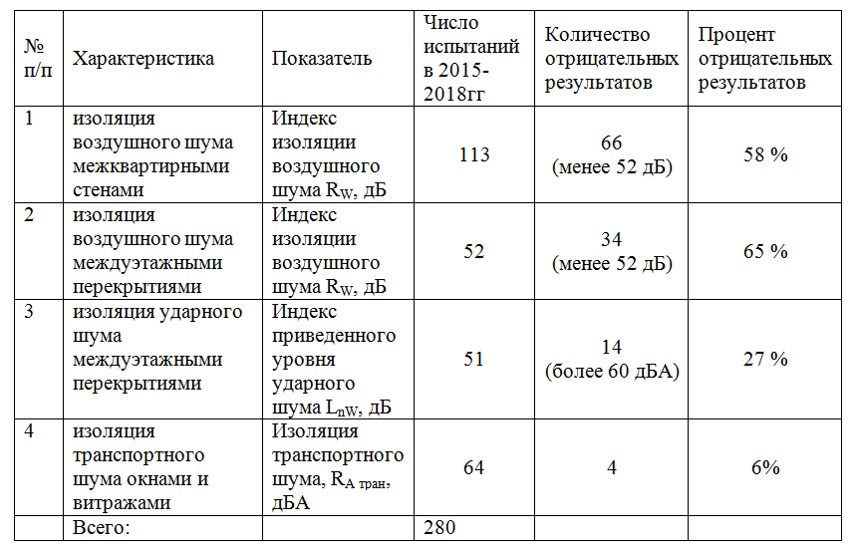

Статистика испытаний звукоизоляции в новостройках Москвы в 2015-2018гг.
Изоляция воздушного шума межквартирными стенами
Статистика отрицательных заключений по изоляции воздушного шума межквартирными стенами (Rw˂49 дБ)
Были проведены измерения в 113 межкомнатных квартирных стен:
- 62 конструкции в домах с монолитным каркасом – 63% не соответствуют нормам ср.значение 40 дБ
- 51 конструкция в панельных домах – 14% — не соответствуют нормам ср.значение 45 дБ
Статистика испытаний в панельных домах намного лучше, чем в зданиях с монолитным каркасом.
Причина: межквартирные стены в панельных домах — несущие, выполнены из сплошных железобетонных панелей толщиной 140-180 мм.
В монолитных домах межквартирные стены служат только для разделения внутреннего пространства в пределах этажа.
Межквартирные стены в большинстве случаев выполняются из легкобетонных блоков толщиной 200 мм.
Такие конструкции стен заведомо не обеспечивают требуемую звукоизоляцию.
Статистика отрицательных заключений по изоляции воздушного шума междуэтажными перекрытиями (Rw˂49 дБ)
Перекрытия в домах с монолитным каркасом
В монолитных домах 86 % обследованных конструкций соответствуют нормативным требованиям за счет массивности конструкции (толщина не менее 180 мм). Отрицательные результаты могут быть обусловлены не качественной заделкой коммуникационных отверстий
Перекрытия в панельных домах
В панельных домах 48 % обследованных конструкций не соответствовали нормативным требованиям (не ниже 52 дБ). Это может быть обусловлено небольшой толщиной плит перекрытий — 140 мм и некачественной заделкой технологических пустот для скрытых коммуникаций (электропроводки).
Изоляция воздушного шума междуэтажными перекрытиями
Требуемая величина звукоизоляции воздушного шума (RW≥52 дБ) в монолитных перекрытиях обеспечивается слоем тяжелого бетона ≥180 мм.
В диапазоне толщин 140-180 мм наблюдаются пограничные результаты, когда при оценке соответствия возможны как положительные, так и отрицательные результаты.
Влияние конструкции пола на изоляцию воздушного шума перекрытия зависит от выбранного проектного решения.
Простейшая конструкция пола в виде слоя линолеума или ламината по плите перекрытия не оказывает на изоляцию воздушного шума существенного влияния, эффект находится в пределах погрешности измерений.
Существенное влияние на звукоизоляцию воздушного и ещё более ударного шума оказывает конструкция «плавающего» пола.
Изоляция ударного шума

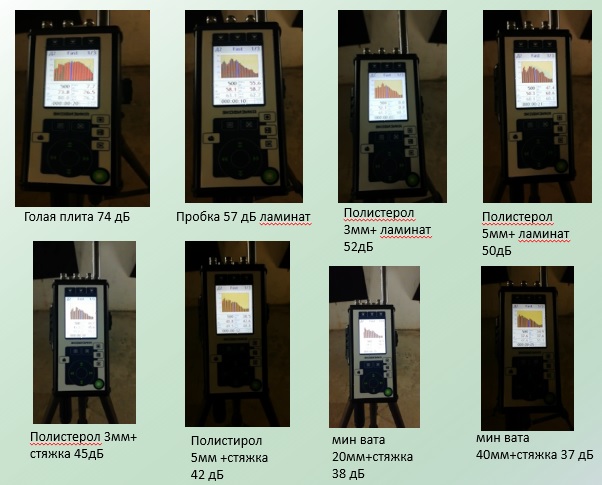

Измерение подложки «Акупол ПРО»
ТИПИЧНЫЕ ОШИБКИ
Примеры влияния качества строительных работ на снижение изоляции воздушного шума
Элементы ограждений рекомендуется проектировать из материалов с плотной структурой, не имеющей сквозных пор. Ограждения, выполненные из материалов со сквозной пористостью, должны иметь наружные слои из плотного материала, бетона или раствора.
Внутренние стены и перегородки из кирпича, керамических и шлакобетонных блоков рекомендуется проектировать с заполнением швов на всю толщину (без пустошовки) и оштукатуренными с двух сторон безусадочным раствором.

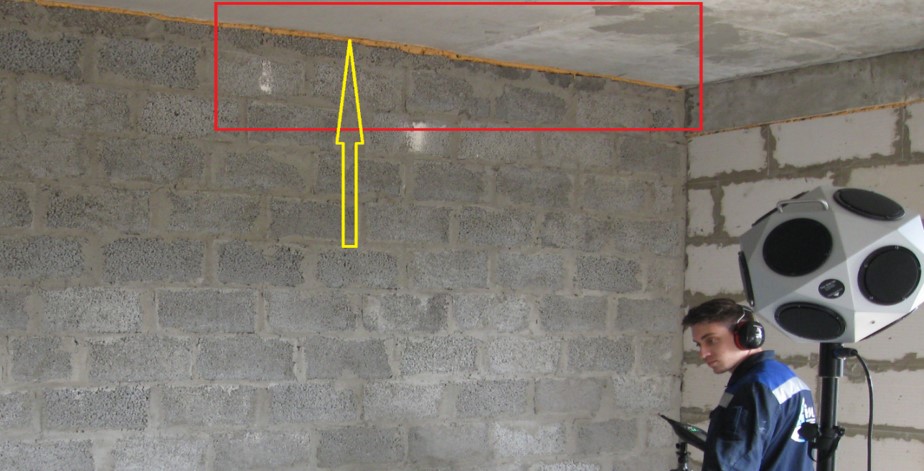

Стена выполнена из керамзитобетона (см. фото ниже).
Измеренный индекс изоляции воздушного шума составил 24дБ при нормируемом значении для жилых зданий не менее 52 дБ.

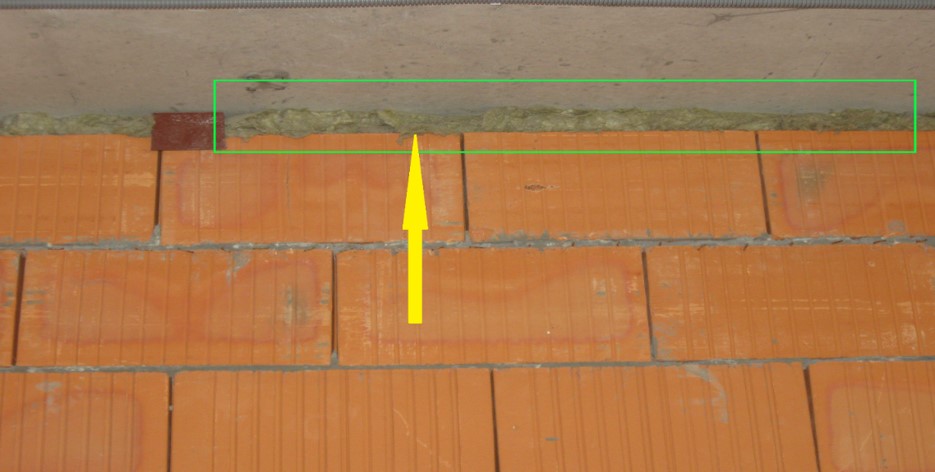

Стена из блоков керамических (см. фото ниже)
Измеренный индекс изоляции воздушного шума составил 24дБ при нормируемом значении не менее 50 дБ.
ОШИБКИ ПРИ ПРОЕКТИРОВАНИИ
- Полые элементы между квартирами
- В новых квартирах, «не плавающие» полы
- Ванные комнаты над спальнями
- Смежная стена между шахтой лифта и спальней
ОШИБКИ ПРИ СТРОИТЕЛЬСТВЕ
- Самовольный выбор материалов
- Отверстия и трещины в конструкциях
- Замена линолеума на паркет или ламинат без надлежащего изолирующего слоя
