DynStab BVI-F — блочные пружинные виброизоляторы
DynStab BVI-F (Block Vibration Isolator – Free) — блочные пружинные виброизоляторы, предназначенные для эффективной защиты тяжелого оборудования, машин, механизмов, фундаментов, зданий и сооружений от динамических нагрузок. Системы используются в проектах, где предъявляются повышенные требования к виброизоляции, снижению структурного шума и долговечности оборудования.

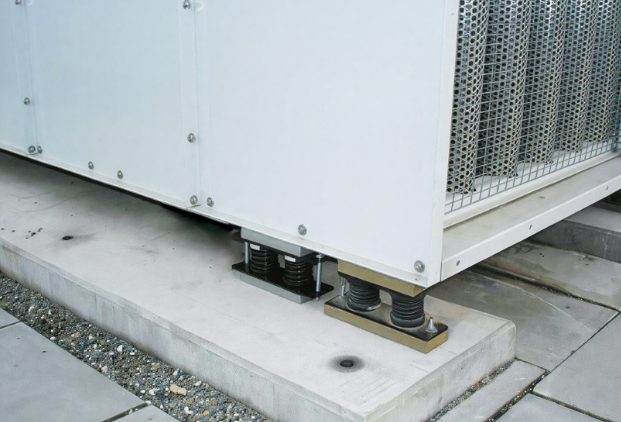

Виброизоляторы DynStab BVI-F эффективно уменьшают передачу вибраций на строительные конструкции, предотвращают развитие резонансных явлений и способствуют увеличению срока службы оборудования и его фундаментов. Решение широко применяется на промышленных предприятиях, объектах энергетики, транспортной инфраструктуры и в инженерных системах с высокими динамическими нагрузками.
Благодаря возможности настройки собственной частоты в диапазоне от 3 до 6 Гц, виброизоляторы DynStab BVI-F обеспечивают высокую эффективность виброизоляции для широкого спектра промышленного, технологического и энергетического оборудования. Это позволяет значительно снизить уровень вибраций и структурного шума, обеспечивая стабильную и безопасную работу объектов даже при интенсивных эксплуатационных нагрузках.

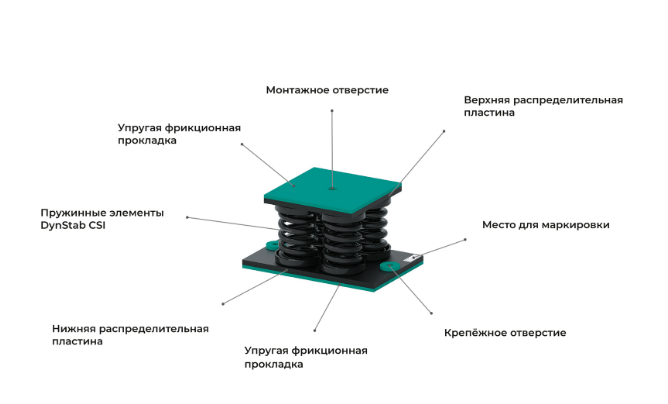

Конструкция DynStab BVI-F

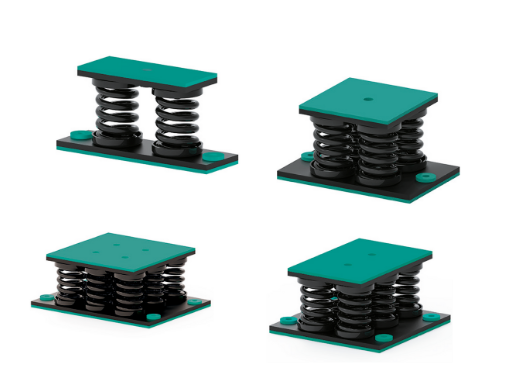

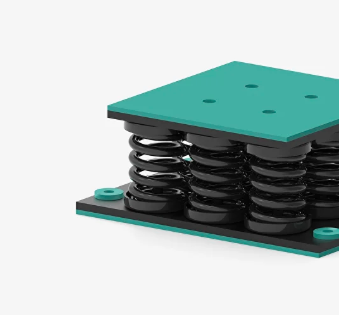

Блочный пружинный виброизолятор DynStab BVI-F представляет собой модульную конструкцию, состоящую из 2, 4, 6, 8 или 9 пружинных виброизоляторов DynStab CSI, объединённых двумя прочными силовыми распределительными пластинами. Такая компоновка обеспечивает равномерное распределение нагрузки, высокую несущую способность и стабильную работу системы при значительных динамических воздействиях.
Для повышения эффективности виброизоляции между распределительными пластинами предусмотрены специальные вибродемпфирующие прокладки. Они дополнительно снижают передачу вибраций и структурного шума, уменьшают амплитуду резонансных колебаний и повышают общий коэффициент демпфирования системы.
Модульная конструкция DynStab BVI-F позволяет подобрать оптимальную конфигурацию виброизолятора в зависимости от массы оборудования, требуемой жёсткости и условий эксплуатации, обеспечивая надёжную защиту промышленного оборудования, фундаментов и строительных конструкций от динамических нагрузок.
Технические характеристики
| Тип виброизолятора | Несущая способность (min), кг | Несущая способность (max), кг | Вертикальная жёсткость, Н/мм |
|---|---|---|---|
| DynStab BVI-F 1.1 | 17,9 | 44,0 | 17,5 |
| DynStab BVI-F 1.5 | 71,5 | 176,0 | 70,2 |
| DynStab BVI-F 2.1 | 29,8 | 74,0 | 29,2 |
| DynStab BVI-F 2.6 | 133,9 | 333,0 | 131,3 |
| DynStab BVI-F 3.3 | 141,2 | 336,0 | 138,4 |
| DynStab BVI-F 3.6 | 211,7 | 504,0 | 207,6 |
| DynStab BVI-F 4.1 | 73,3 | 176,0 | 71,9 |
| DynStab BVI-F 4.4 | 256,7 | 616,0 | 251,7 |
| DynStab BVI-F 5.2 | 208,3 | 500,0 | 204,3 |
| DynStab BVI-F 6.3 | 533,5 | 1260,0 | 523,2 |
| DynStab BVI-F 7.6 | 1265,6 | 3069,0 | 1241,1 |
| DynStab BVI-F 8.2 | 760,1 | 1820,0 | 745,4 |
| DynStab BVI-F 9.1 | 541,4 | 1290,0 | 530,9 |
| DynStab BVI-F 9.6 | 2436,3 | 5805,0 | 2389,1 |
