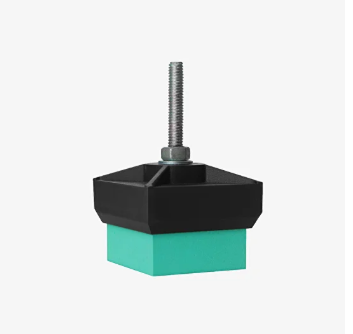

DynStab QuadroPort — малые виброизоляторы для оборудования и инженерных систем

DynStab® QuadroPort — компактные виброизоляторы, предназначенные для эффективного снижения вибраций и структурного шума при эксплуатации оборудования с нагрузкой от 14 до 240 кг на одну опору. Усиленная серия рассчитана на нагрузки до 875 кг, что позволяет использовать виброизоляторы для широкого спектра инженерных и промышленных задач.

Виброизоляторы DynStab QuadroPort применяются для виброизоляции оборудования, инженерных коммуникаций и конструкций, предотвращая передачу вибраций на строительные элементы здания. Они повышают надежность работы оборудования, уменьшают уровень шума и продлевают срок службы инженерных систем.

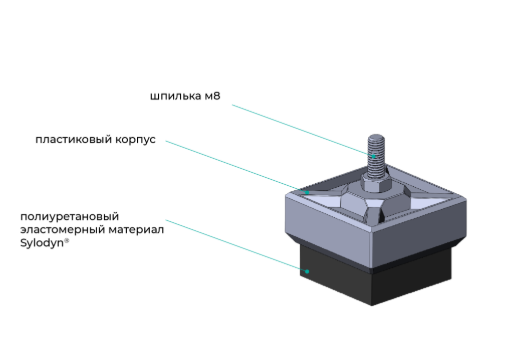

В основе конструкции используется прочный пластиковый корпус и специализированный упругодемпфирующий материал, устойчивый к перепадам температуры, влаге и воздействию большинства химически активных веществ. В зависимости от условий эксплуатации виброизоляторы могут изготавливаться из материалов различной плотности, что позволяет подобрать оптимальную жесткость и обеспечить требуемую собственную частоту виброизоляции.

Область применения DynStab QuadroPort

Виброизоляторы используются для:

устройства плавающих полов;
наружных и внутренних блоков кондиционеров;
тепловых насосов;
компрессорных установок;
вакуумных насосов;
малых канализационных насосных станций;

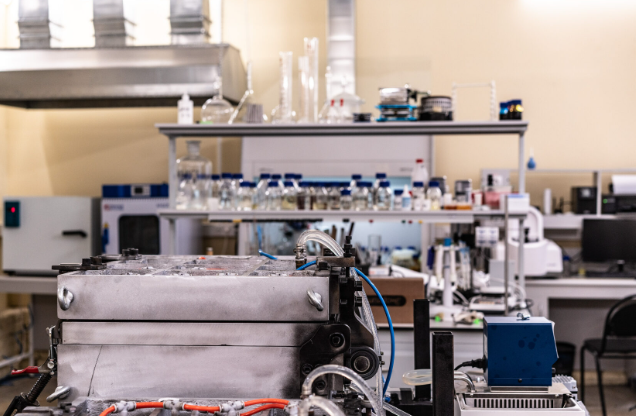

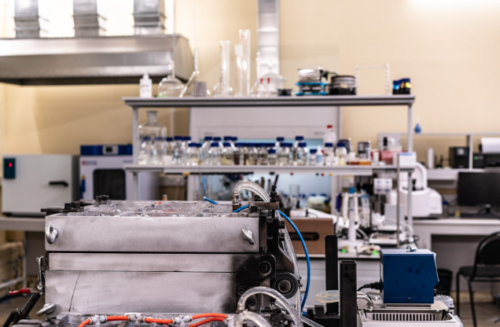

лабораторного и измерительного оборудования;
вентиляционного оборудования;
малых виброактивных установок;
инженерных коммуникаций и технологического оборудования.

Преимущества DynStab QuadroPort

нагрузка от 14 до 240 кг на одну опору;
усиленные модификации — до 875 кг;
72 типоразмера для точного подбора под оборудование;
эффективное снижение вибраций и структурного шума;
устойчивость к влаге, перепадам температур и химическим воздействиям;
длительный срок службы без потери виброизоляционных свойств;
простой монтаж и подбор под различные инженерные системы.

Линейка DynStab QuadroPort позволяет подобрать оптимальное решение практически для любого малогабаритного оборудования, обеспечивая эффективную виброизоляцию, снижение шума и защиту строительных конструкций от динамических нагрузок.

Характеристики

Технические характеристики

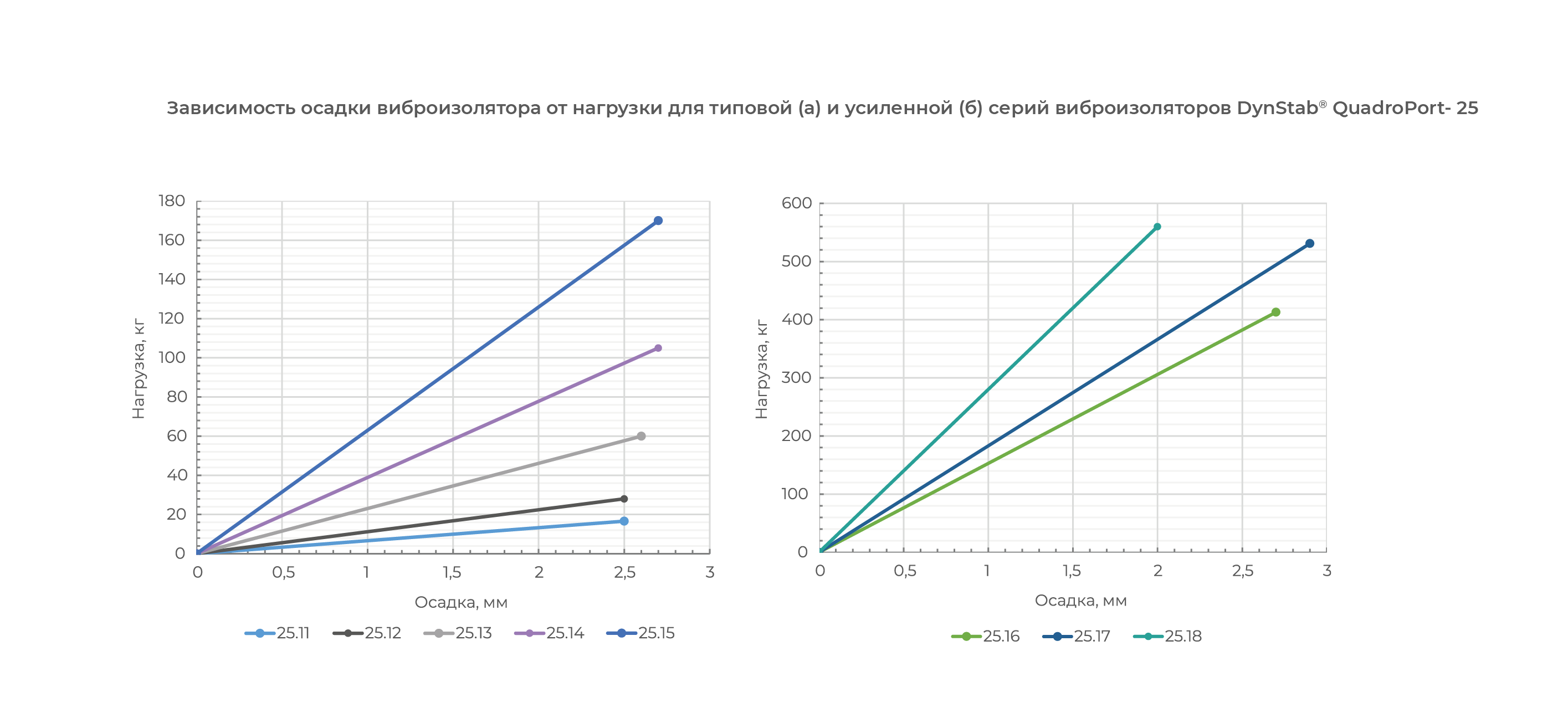

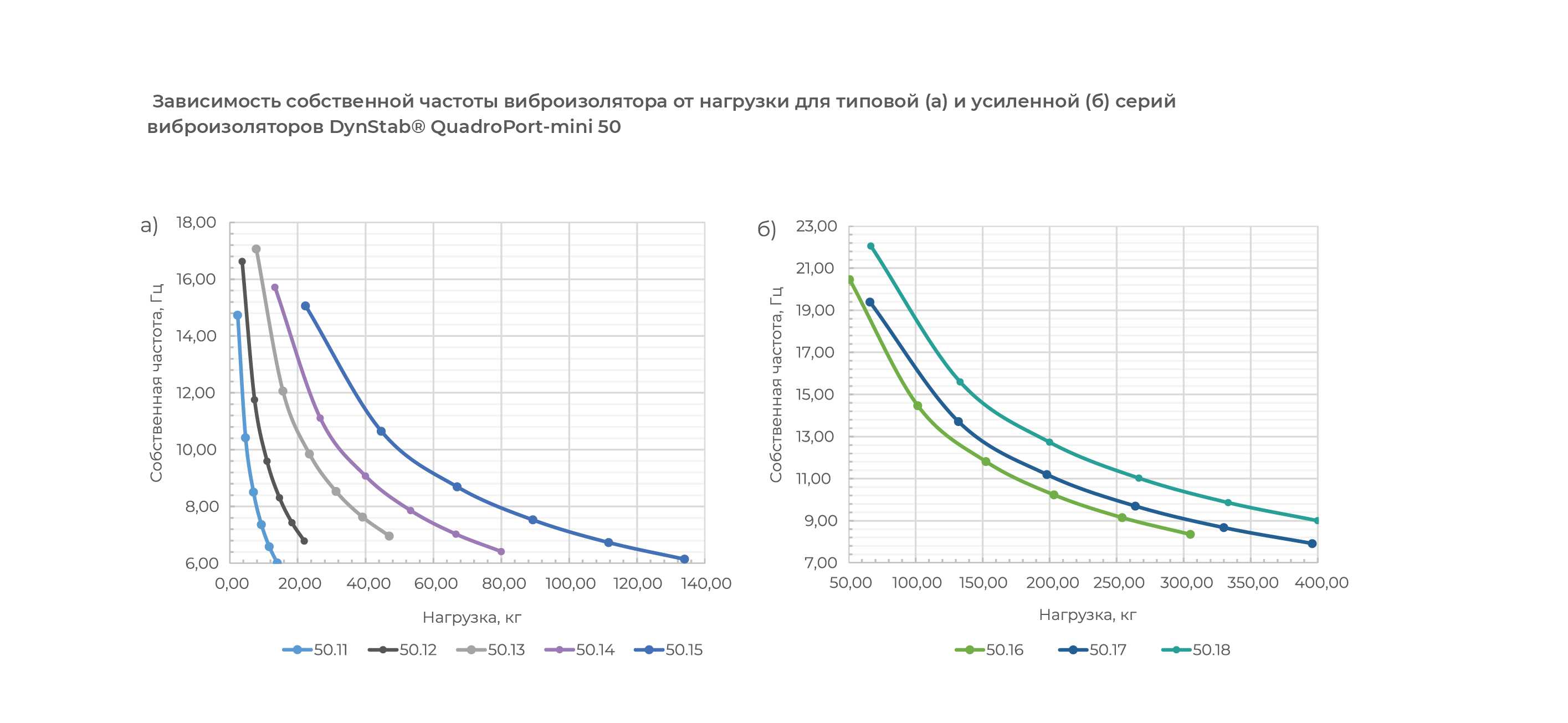

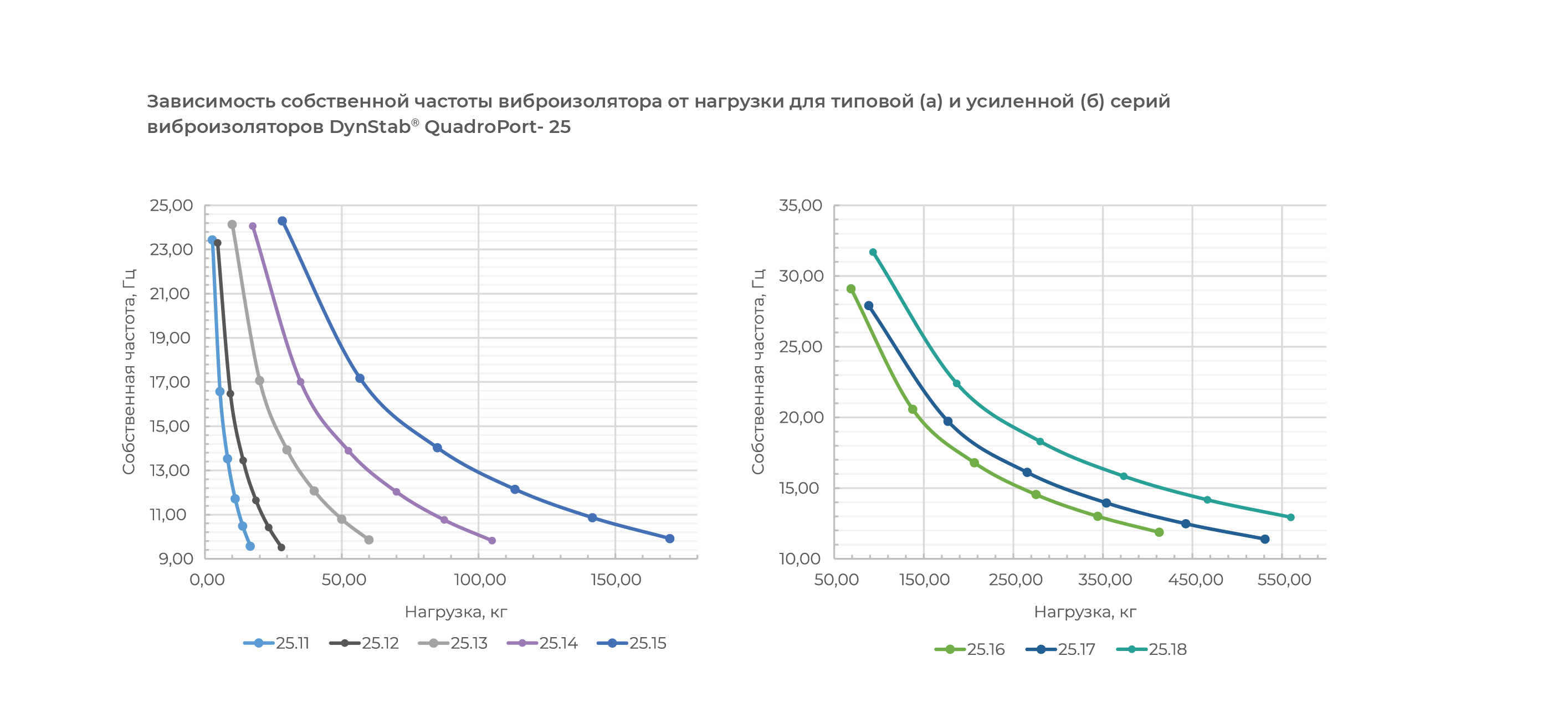

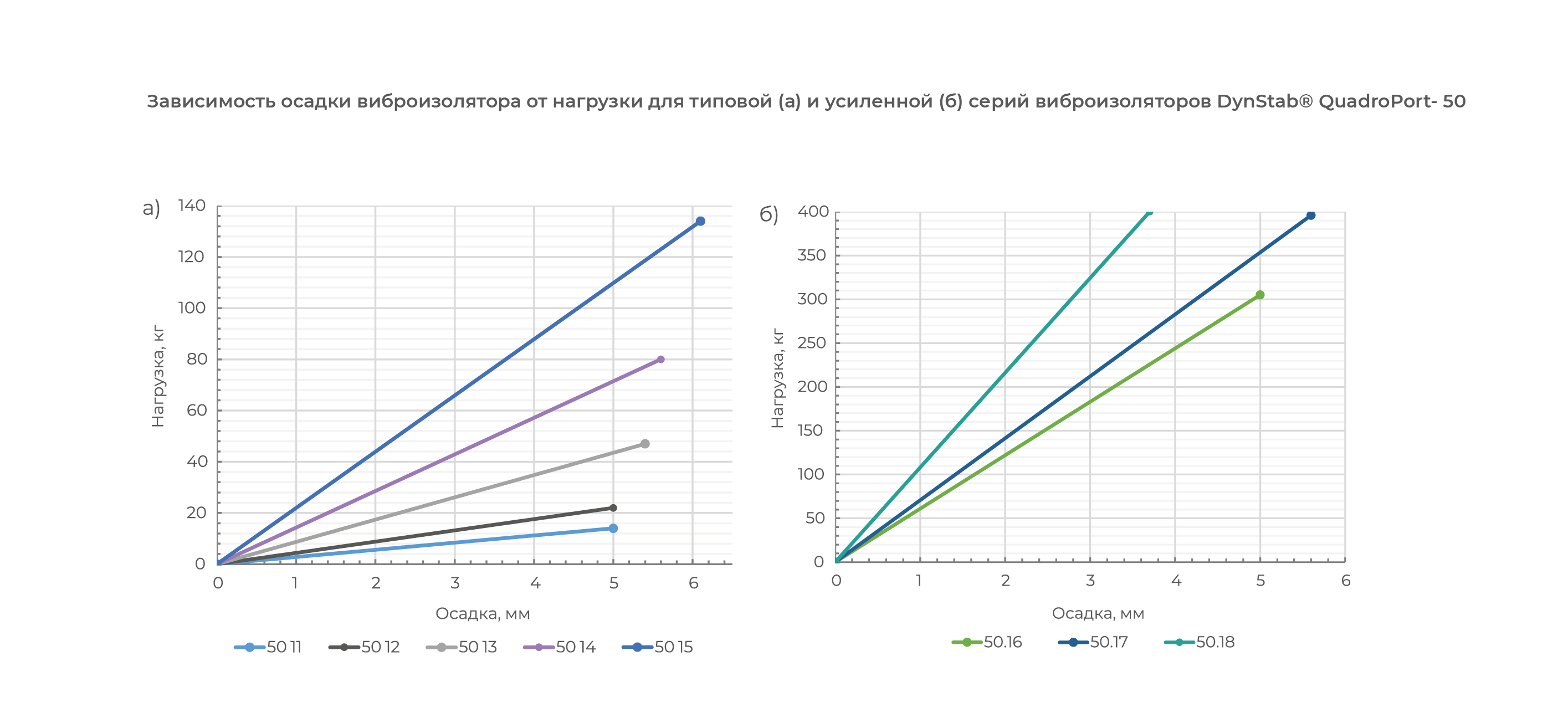

Тип виброизоляторов	Нагрузка, кг (макс)	Осадка, мм	Собственная частота, Гц	kdyn, кН/мм	Edyn, Н/мм2
DynStab 12.11	19	1,3	12,8	0,12	0,62
DynStab 12.13	72	1,3	13,8	0,54	2,72
DynStab 12.16	535	1,3	17,4	6,38	31,89
DynStab 12.18	876	1	19,6	13,33	66,63
DynStab 25.11	16,6	2,5	9,3	0,06	0,57
DynStab 25.14	105	2,7	9,9	0,4	4,04
DynStab 25.17	531	2,9	11,4	2,72	27,19
DynStab 37.11	13	3,5	7,9	0,04	0,56
DynStab 37.13	55	3,9	8,2	0,14	2,17
DynStab 37.18	475	3	10,2	1,97	29,49
DynStab 50.11	14	5	6,3	0,02	0,44
DynStab 50.15	134	6,1	6,1	0,2	3,96
DynStab 50.18	400	3,7	9	1,28	25,63

Полный список виброизоляторов и характеристик вы можете найти в техлисте.

Специальные решения

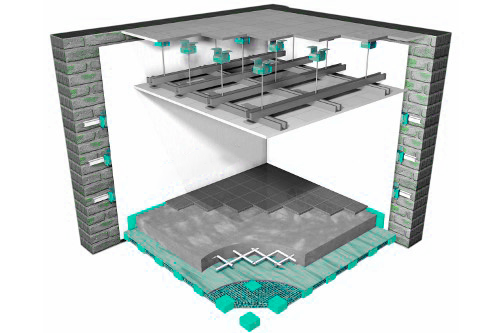

Специальные решения для плавающих полов

Компактные размеры виброизоляторов DynStab QuadroPort позволяют создавать эффективные системы виброизоляции плавающих полов без значительного увеличения толщины стяжки. Это особенно важно при реконструкции существующих зданий и реализации проектов, где высота пола ограничена.

Использование виброизоляторов обеспечивает надежную защиту от структурного и ударного шума, снижает передачу вибраций через строительные конструкции и повышает акустический комфорт в жилых, общественных и технических помещениях. Благодаря небольшой монтажной высоте удается сократить расход строительных материалов, уменьшить объем работ и снизить общую стоимость устройства виброизолированного пола без потери эффективности.
