Пружинные виброизоляторы DynStab FS для «плавающих» полов

DynStab FS (Floating Slab) — пружинные виброизоляторы, разработанные для устройства виброизолированных «плавающих» полов, фундаментов под оборудование и систем типа «масса–пружина». Решение применяется на промышленных предприятиях, в технических помещениях, лабораториях, центрах обработки данных, студиях звукозаписи, объектах метрополитена и высокоточных производствах, где требуется максимальная защита от вибраций.

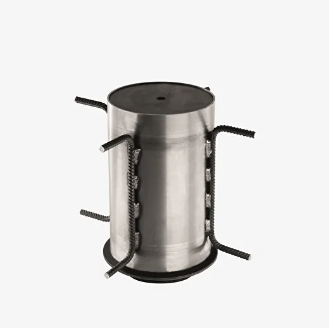

Конструкция виброизоляторов DynStab FS сочетает специально подобранные пружинные элементы и прочный корпус, что позволяет обеспечить собственную частоту виброизоляции от 2,5 до 7 Гц. Благодаря этому система эффективно снижает передачу вибраций и структурного шума, защищает оборудование и строительные конструкции, а также обеспечивает стабильную работу чувствительной техники.

Область применения DynStab FS

виброизоляция «плавающих» полов из монолитного железобетона;
виброизоляция фундаментов под промышленное оборудование;
виброизоляция компрессоров, насосов, турбин и других инженерных установок;
защита высокоточного оборудования от внешних вибраций;
виброизоляция технических помещений, лабораторий и производственных объектов;
устройство виброизолированных оснований по системе «масса–пружина» для железнодорожной и транспортной инфраструктуры.

Преимущества виброизоляторов DynStab FS

Высокая эффективность виброизоляции — снижение уровня вибраций до 27–51 дБ в зависимости от частоты воздействия.
Собственная частота 2,5–7 Гц позволяет изолировать даже низкочастотные колебания.
Широкий диапазон нагрузок — от 400 до 5000 кг на один виброизолятор.
Высокая надежность при длительной эксплуатации и постоянных динамических нагрузках.
Возможность проектирования виброизолированных оснований практически для любых промышленных и строительных объектов.

Линейка DynStab FS позволяет подобрать оптимальное решение для конкретного проекта с учетом массы оборудования, требуемой эффективности виброизоляции и условий эксплуатации. Использование пружинных виброизоляторов значительно снижает передачу вибраций на строительные конструкции, увеличивает срок службы оборудования и обеспечивает выполнение современных требований к виброзащите промышленных объектов.

Характеристики

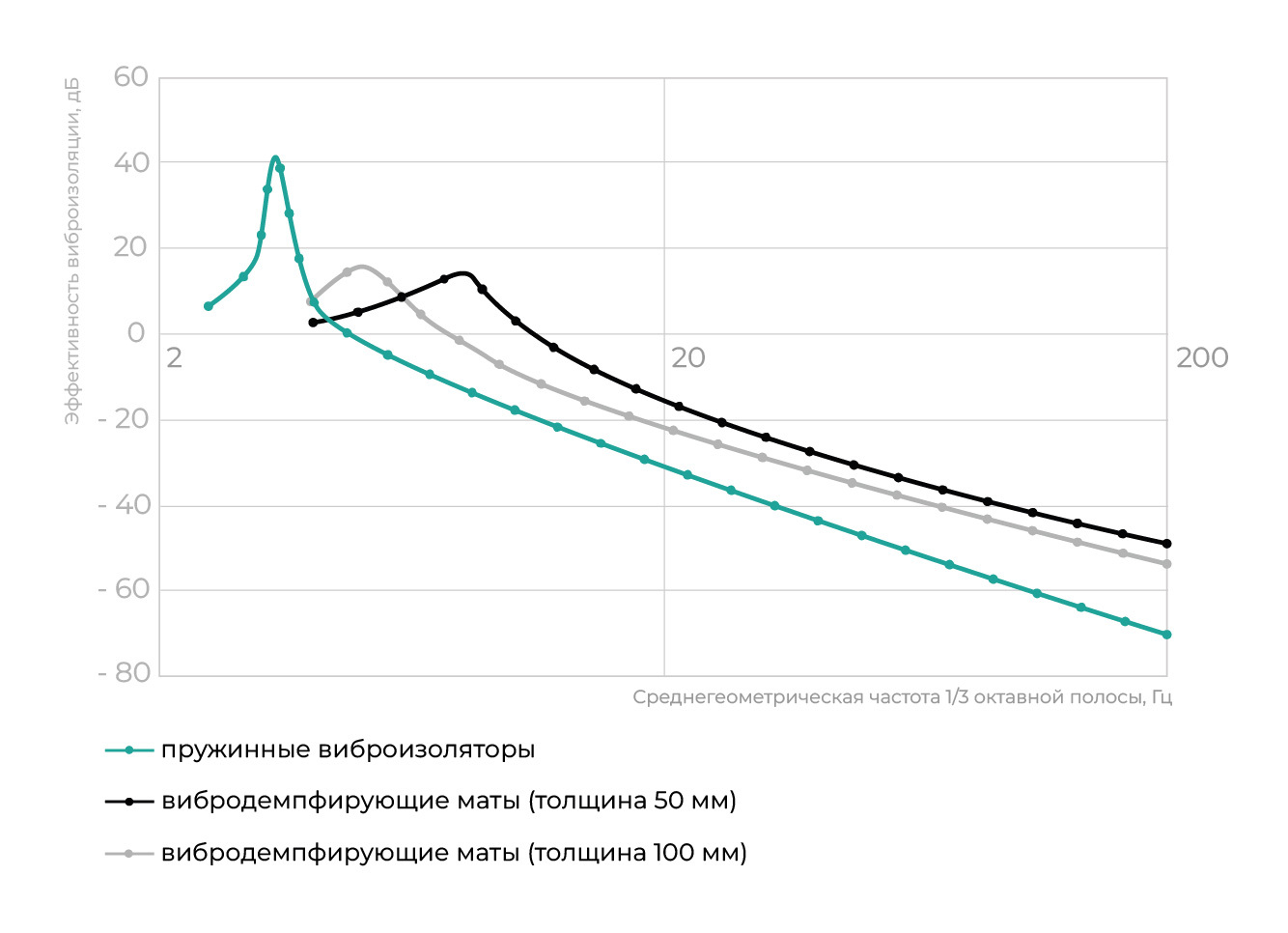

Виболизоляторы DynStab FS обладают значительно более высокими виброизолирующими характеристиками, чем другие аналоги

Технические характеристики

Тип пружины	c V ,Н/мм	Fmin, Н	Fmax, Н	Ø, мм	H, мм
DynStab FS-10/h	250	5000	8 500	219	150-350
DynStab FS-11/h	350	7000	14 000	219	150-350
DynStab FS-12/h	500	10 000	19 000	219	150-350
DynStab FS-13/h	720	14 000	27 000	219	150-350
DynStab FS-14/h	960	19 000	36 000	219	150-350
DynStab FS-15/h	1 235	24 000	46 000	219	150-350

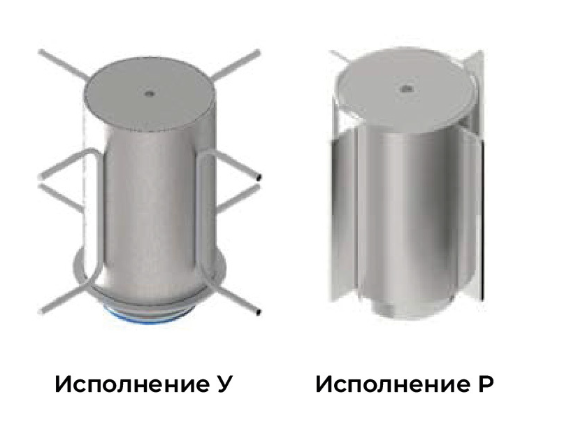

Возможна адаптация системы виброзащиты к неравномерной нагрузке или сложному сечению плиты за счет использования элементов разных размеров и несущей способности, а также индивидуального поджатия каждой пружины.

Монтаж

Простой и быстрый монтаж виброизолированной плиты

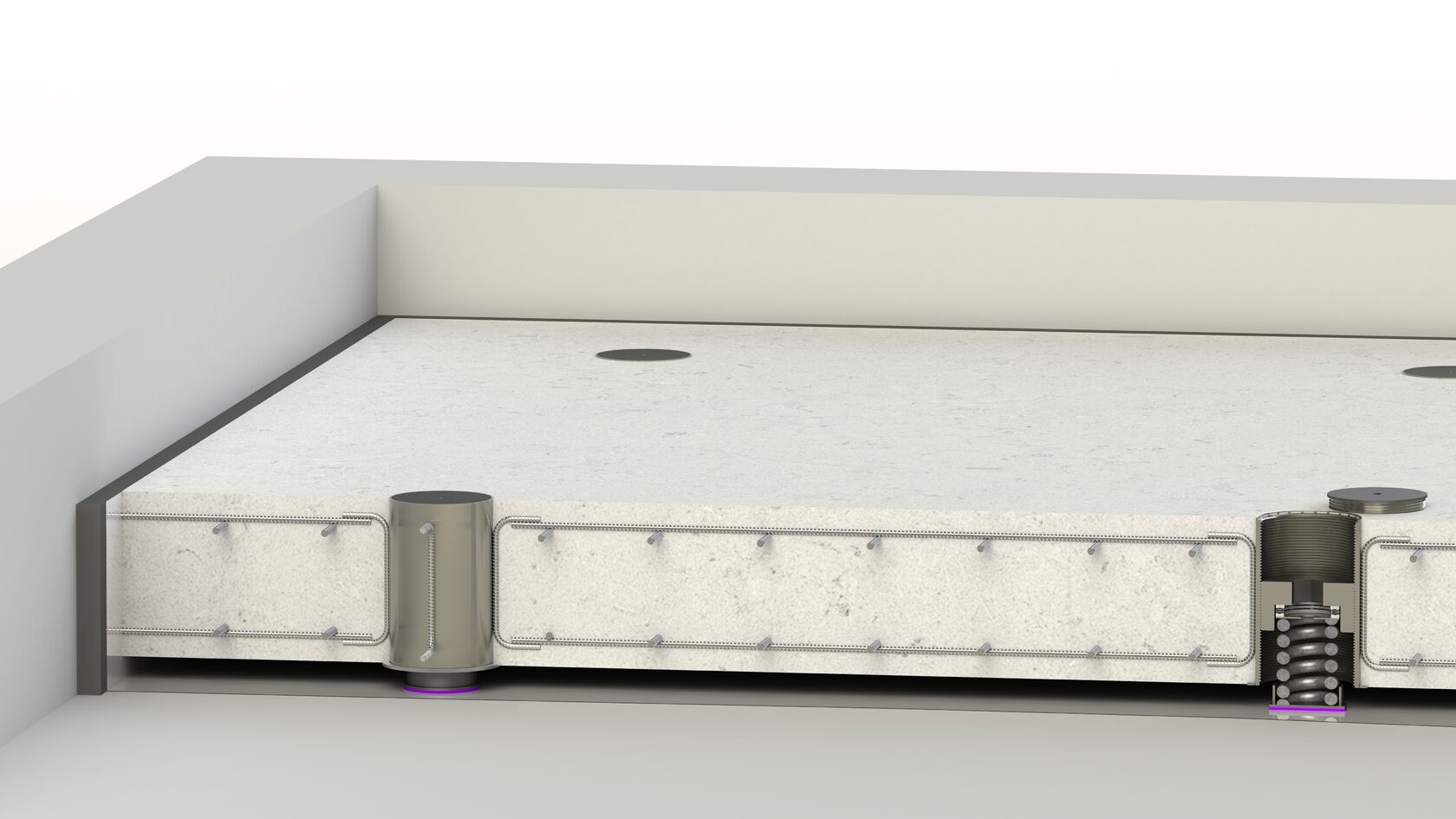

Пружинные виброизоляторы DynStab FS разработаны таким образом, чтобы максимально упростить устройство «плавающего» пола и сократить сроки монтажных работ. Установка системы не требует сложной опалубки — в большинстве случаев достаточно использовать разделительную плёнку и вибродемпфирующие маты по периметру железобетонной плиты.

После набора бетоном необходимой прочности плита переводится в рабочее положение с помощью специального монтажного инструмента. Регулировка выполняется путем натяжения пружин, благодаря чему создается проектный зазор и обеспечиваются расчетные параметры виброизоляции.

Все необходимые элементы для монтажа и ввода системы в эксплуатацию входят в стандартный комплект поставки DynStab FS. Это позволяет быстро выполнить установку, обеспечить правильную работу виброизолированной конструкции и гарантировать эффективную защиту от вибраций на протяжении всего срока эксплуатации.
