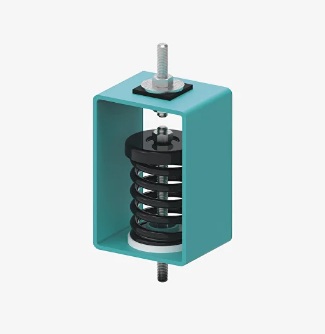

DynStab 3S — опорно-подвесные упругие элементы
DynStab 3S — опорно-подвесные упругие элементы, предназначенные для виброизоляции и сейсмоизоляции технологических трубопроводов, инженерных коммуникаций и промышленного оборудования. Они обеспечивают надёжное упругое крепление конструкций, эффективно снижают передачу вибраций и динамических нагрузок на несущие элементы здания.
Системы DynStab 3S применяются в проектах, где требуется высокая надёжность работы оборудования, защита трубопроводов от вибрационных воздействий и компенсация динамических нагрузок, возникающих во время эксплуатации.
Конструкция опорно-подвесных элементов рассчитана на продолжительную работу в тяжёлых промышленных условиях. Изделия сохраняют свои эксплуатационные характеристики при воздействии высоких статических и переменных динамических нагрузок, обеспечивая стабильную работу инженерных систем на протяжении всего срока службы.
Преимущества DynStab 3S
- эффективное снижение вибраций и структурного шума;
- надёжная виброизоляция трубопроводов и оборудования;
- высокая устойчивость к постоянным и переменным нагрузкам;
- длительный срок эксплуатации в сложных производственных условиях;
- применение в системах виброизоляции и сейсмоизоляции;
- высокая надёжность и долговечность конструкции.

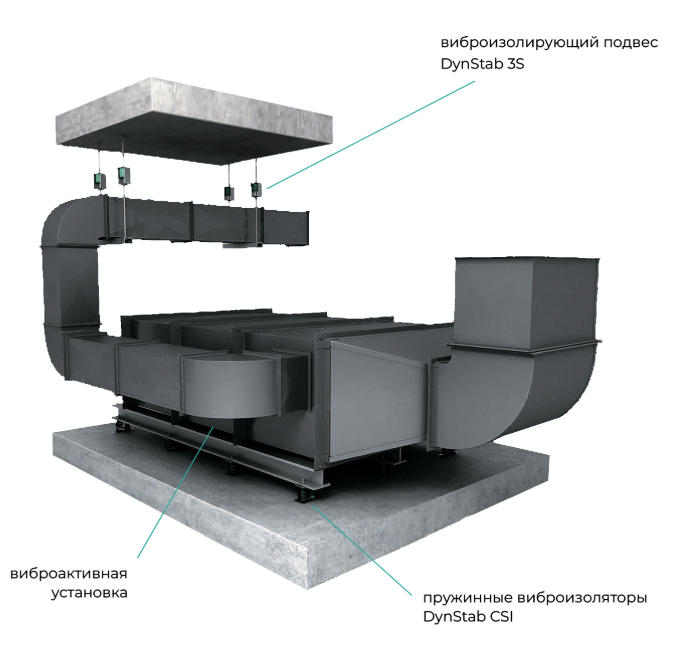

Область применения DynStab 3S
Опорно-подвесные упругие элементы DynStab 3S предназначены для упругого крепления технологических трубопроводов, инженерных коммуникаций и различного оборудования. Они эффективно снижают передачу вибраций и динамических нагрузок на строительные конструкции, обеспечивая стабильную и безопасную работу инженерных систем.
Системы DynStab 3S применяются для виброизоляции:
- технологических трубопроводов;
- вентиляторов;
- фанкойлов;
- воздуховодов;
- насосного оборудования;
- компрессорных установок;
- систем отопления, вентиляции и кондиционирования (HVAC);
- инженерных коммуникаций;
- промышленного и технологического оборудования.
Использование DynStab 3S позволяет уменьшить уровень структурного шума, защитить трубопроводы и оборудование от вибрационных воздействий, увеличить срок службы инженерных систем и обеспечить соответствие современным требованиям по виброизоляции и сейсмозащите.

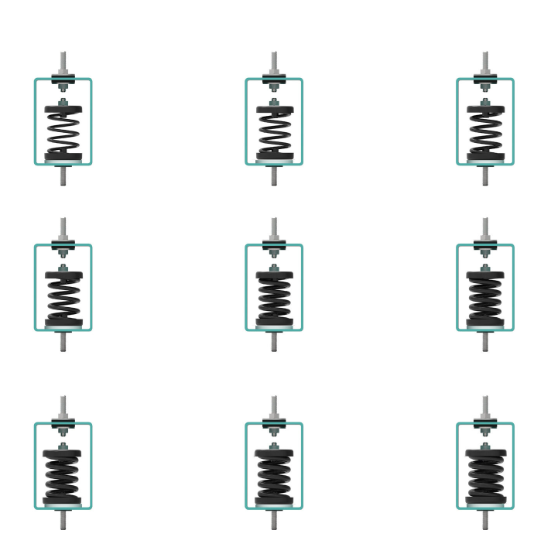

Широкий выбор типоразмеров
Опорно-подвесные упругие элементы DynStab 3S выпускаются в девяти типоразмерах с вертикальной жёсткостью от 8,8 до 266 Н/мм. Такой диапазон характеристик позволяет подобрать оптимальное решение для большинства инженерных систем, технологических трубопроводов и промышленного оборудования с различными эксплуатационными нагрузками.
Все модели серии имеют унифицированные габаритные размеры, что значительно упрощает проектирование, монтаж и дальнейшее обслуживание. При изменении массы оборудования, реконструкции объекта или изменении условий эксплуатации упругий элемент можно заменить на модель с другой жёсткостью без внесения изменений в конструкцию подвеса или крепёжных узлов.
Благодаря модульному принципу исполнения DynStab 3S обеспечивает высокую гибкость при проектировании систем виброизоляции и позволяет легко адаптировать инженерные решения под новые требования без дополнительных затрат на переоборудование.

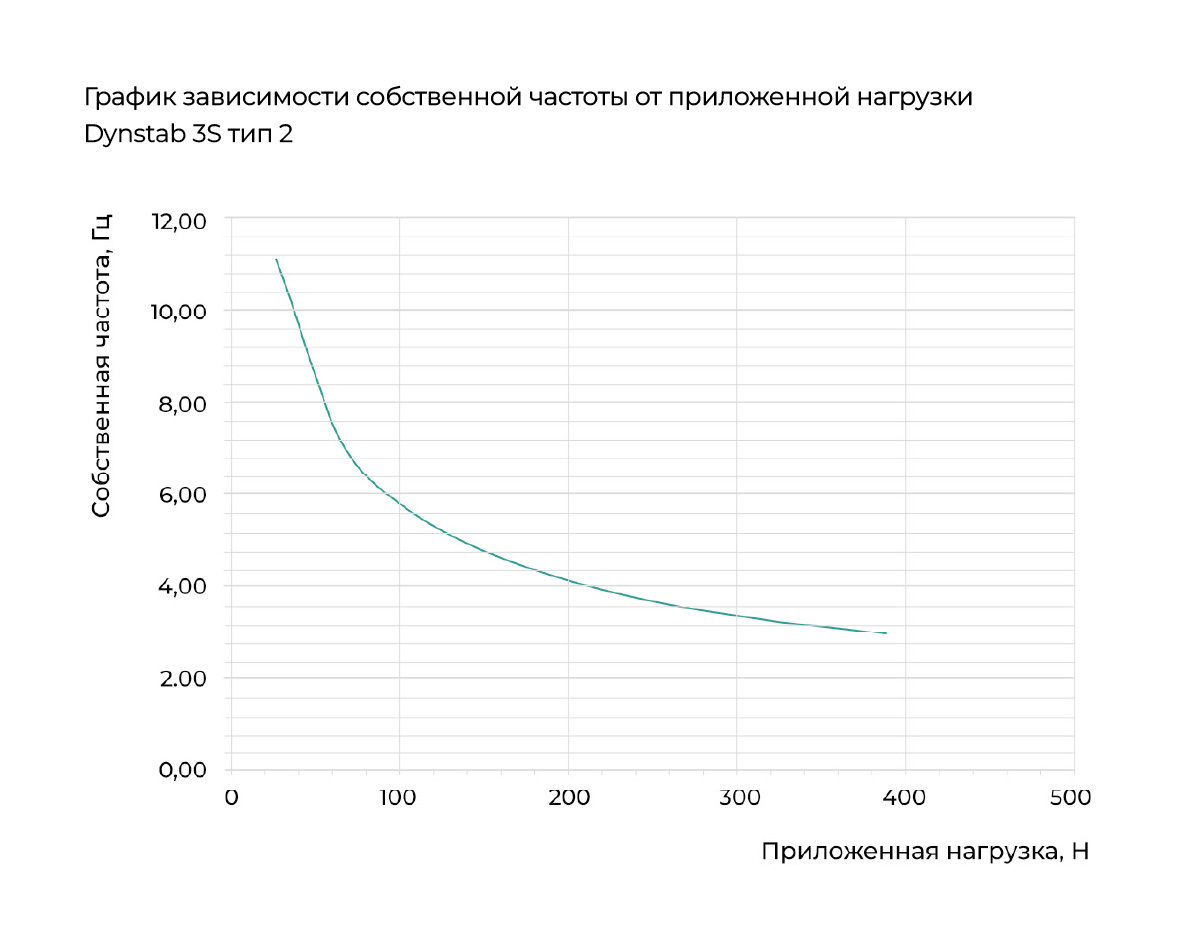

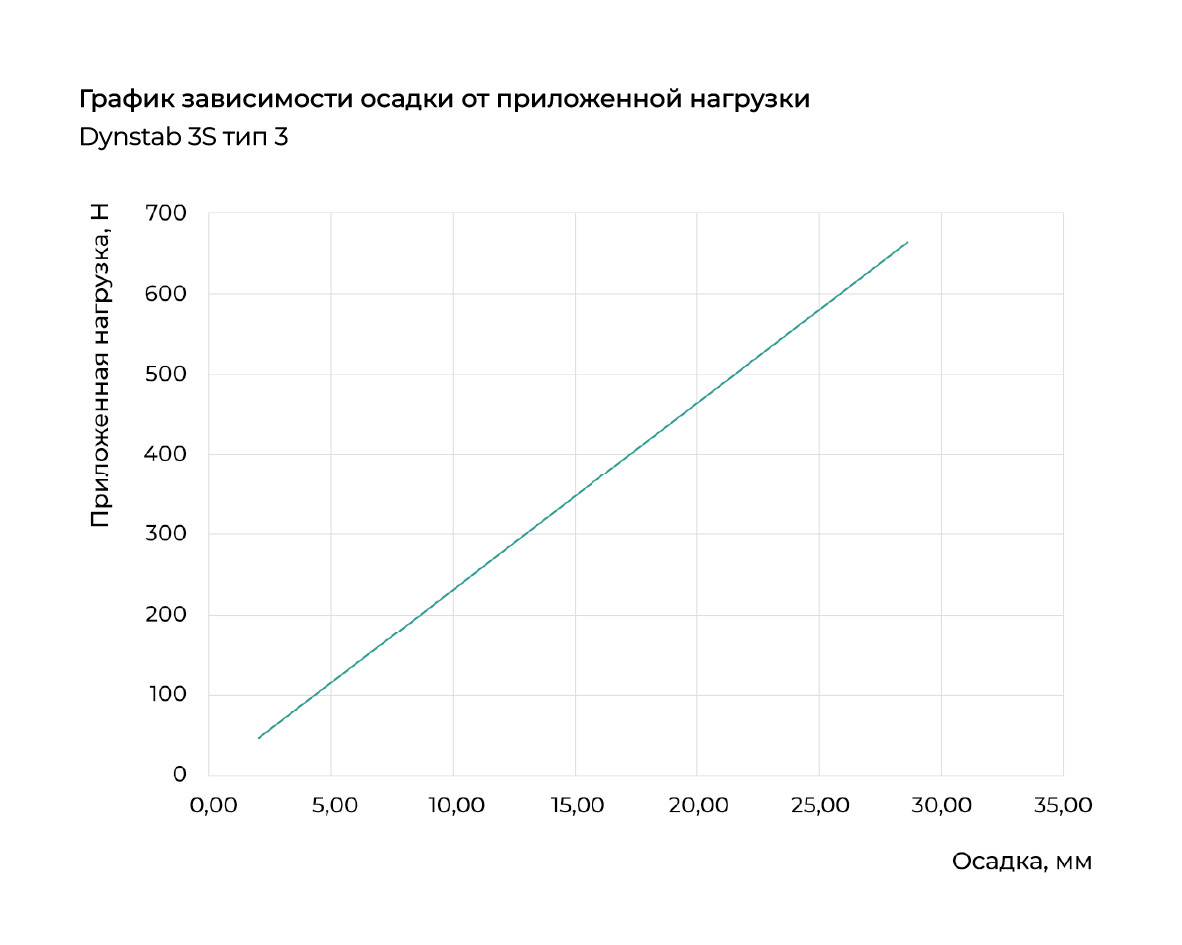

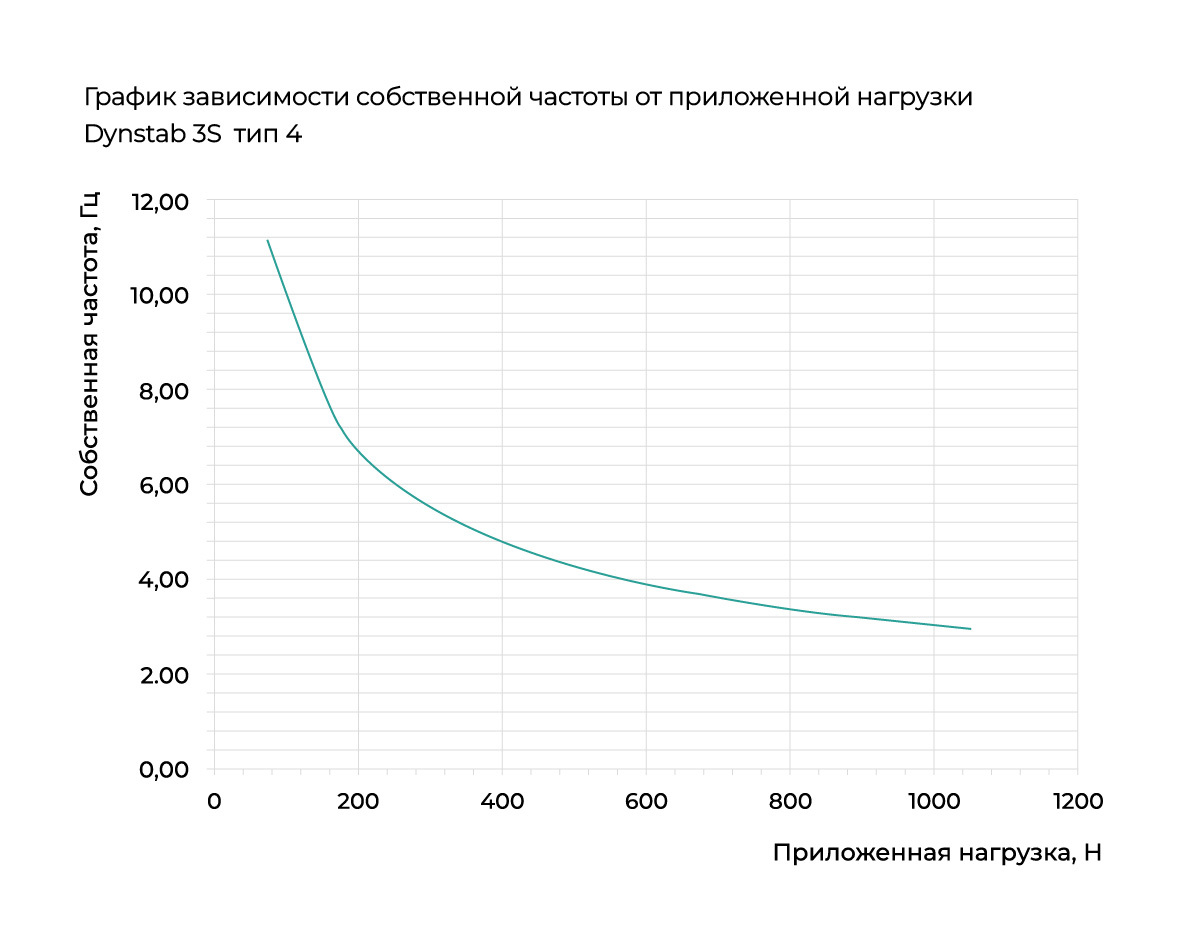

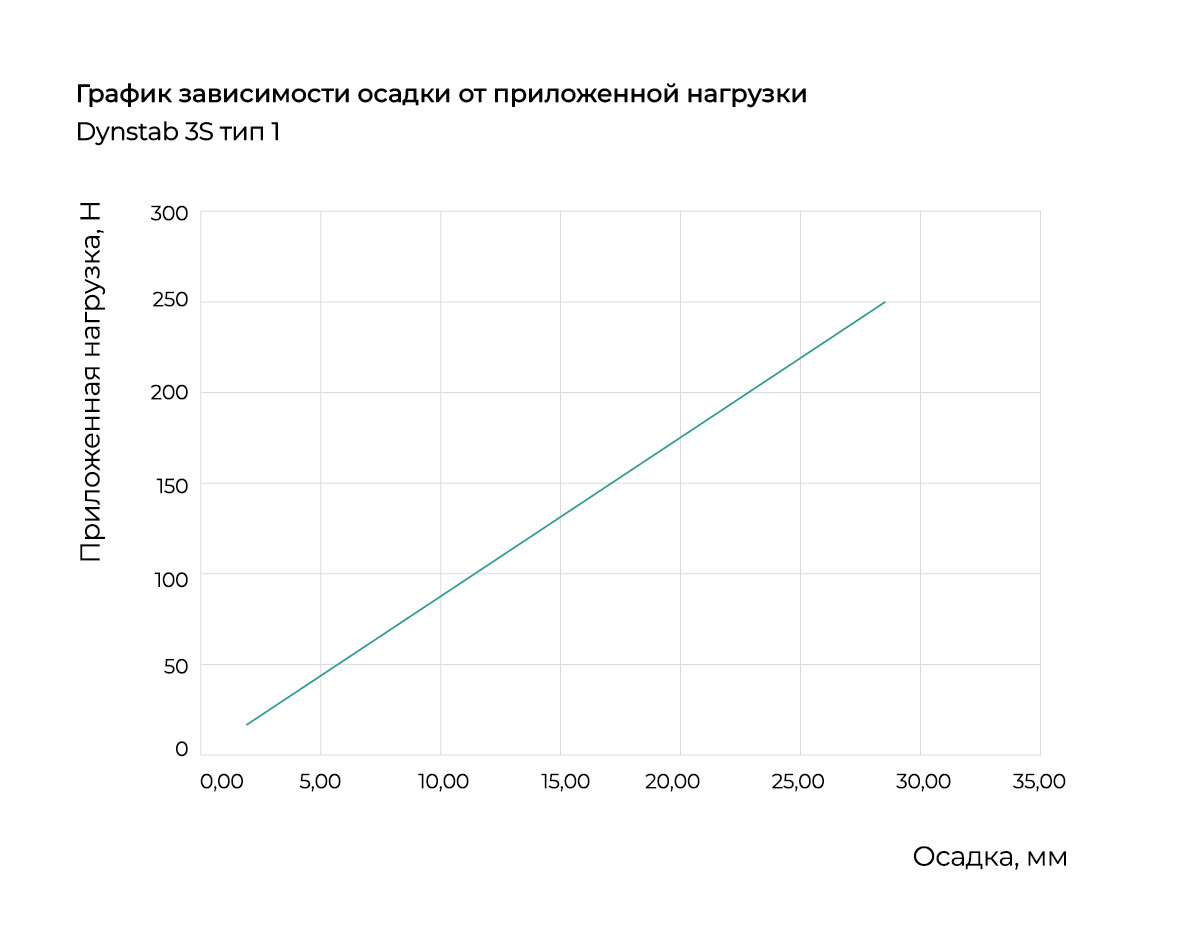

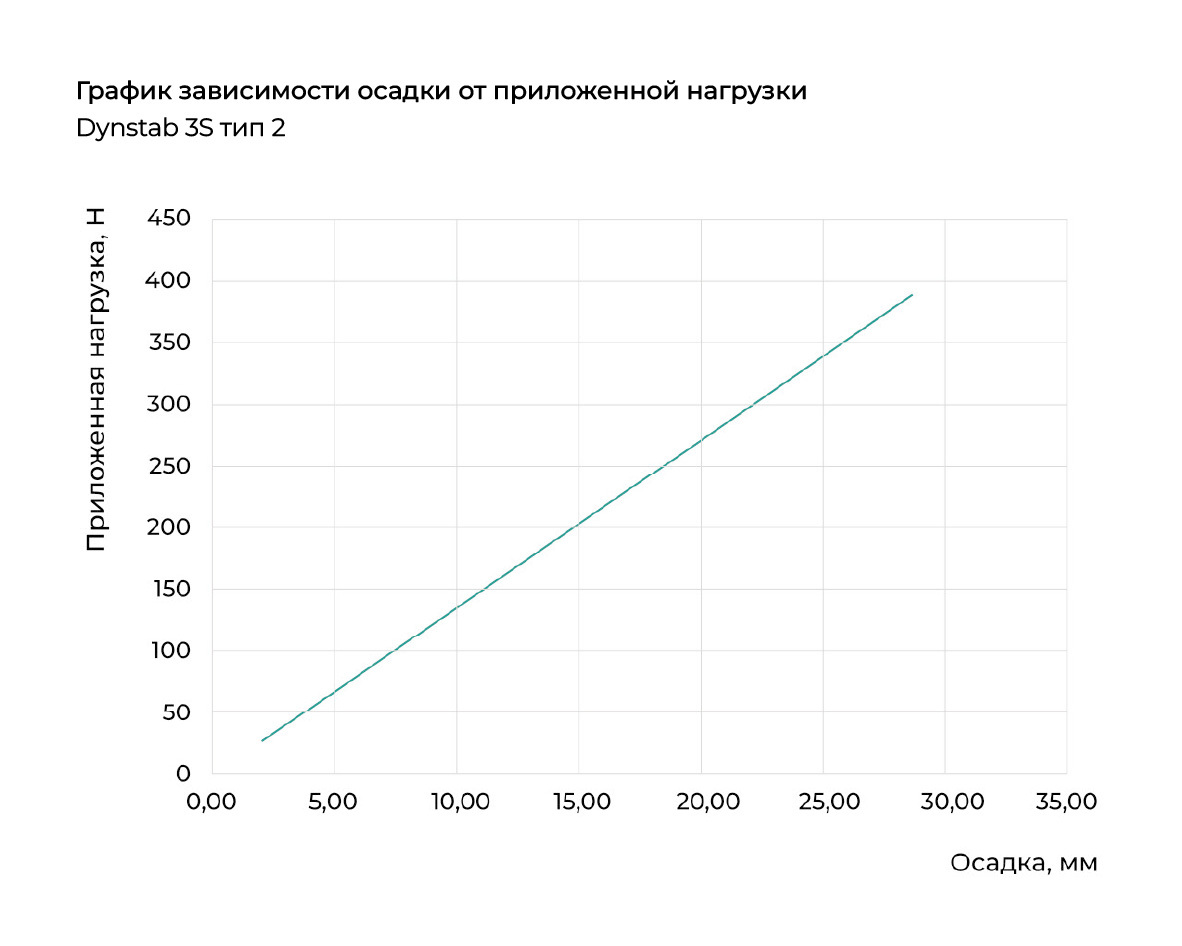

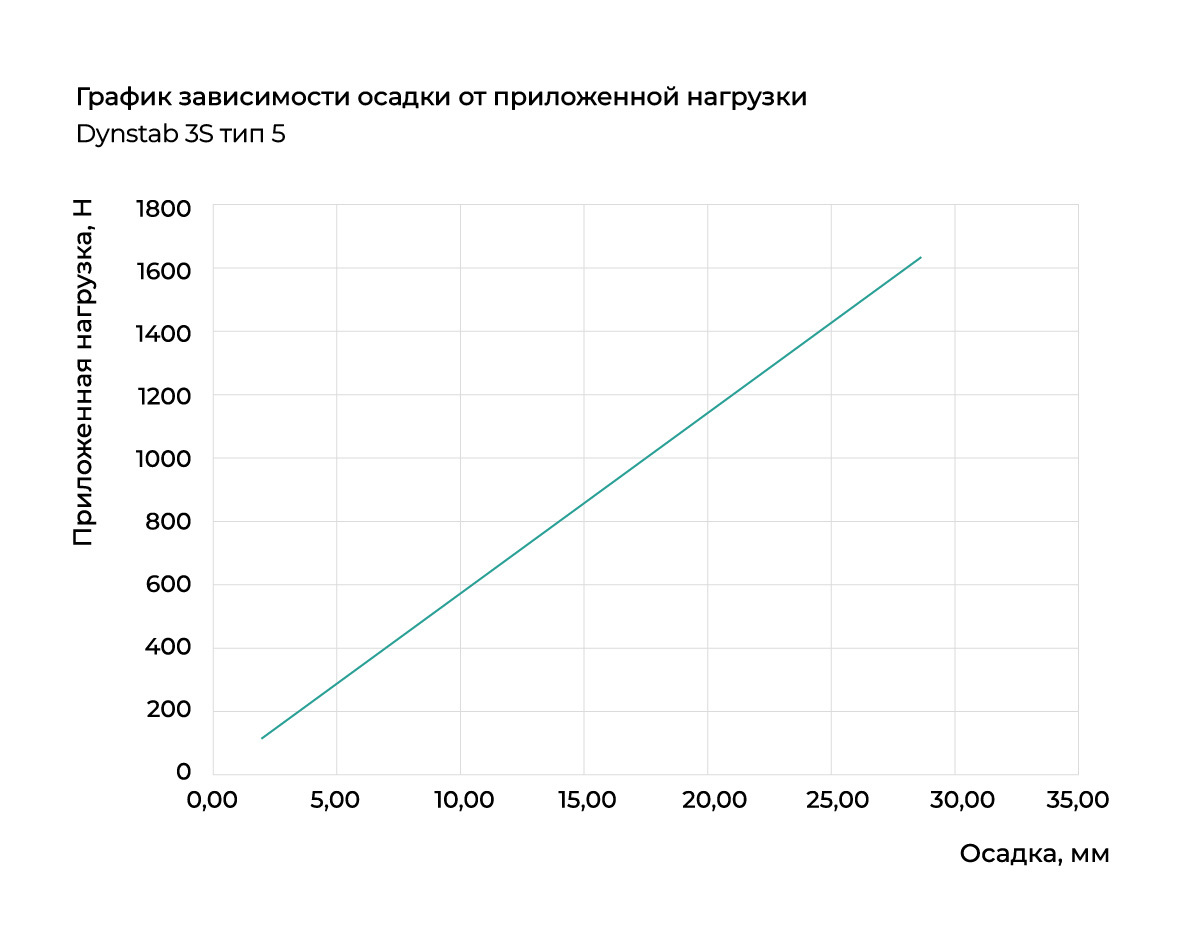

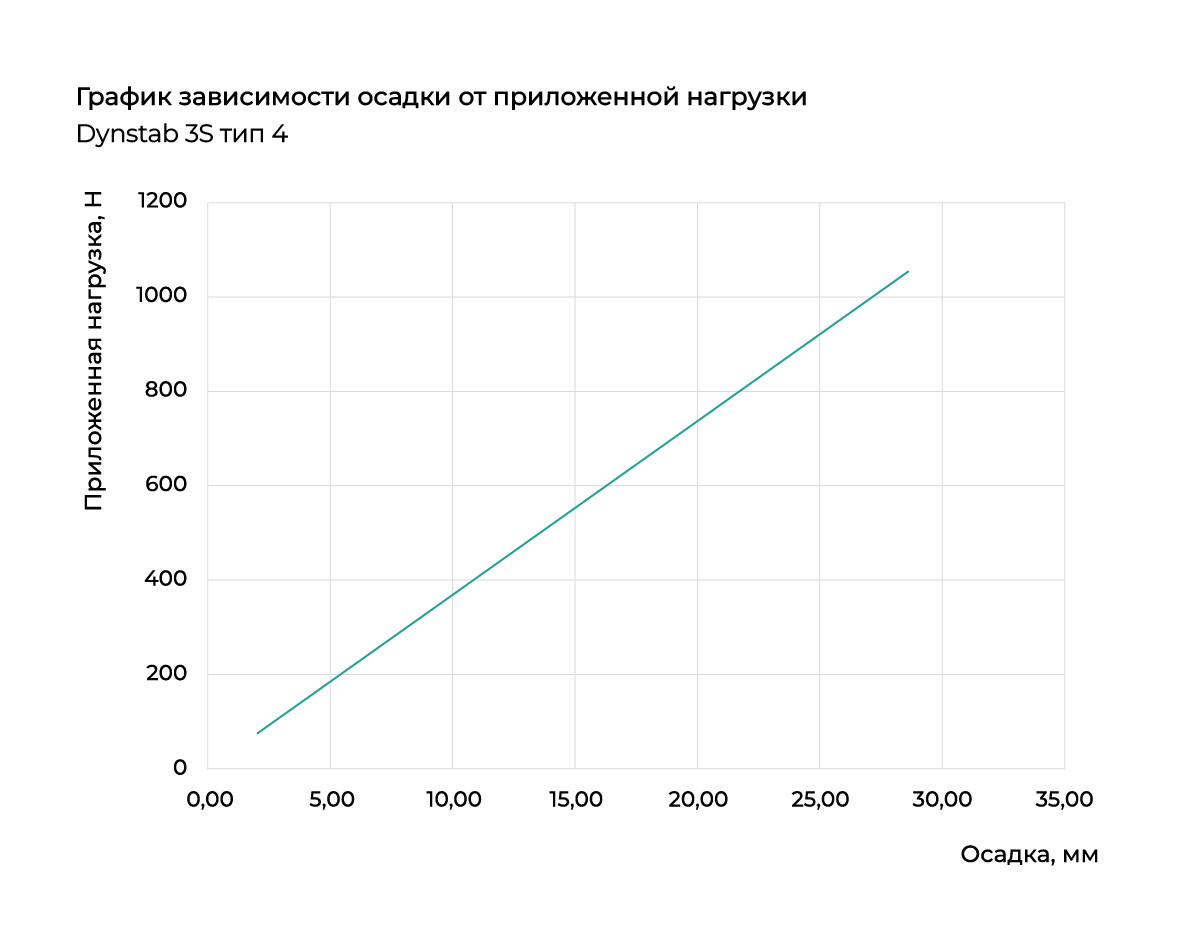

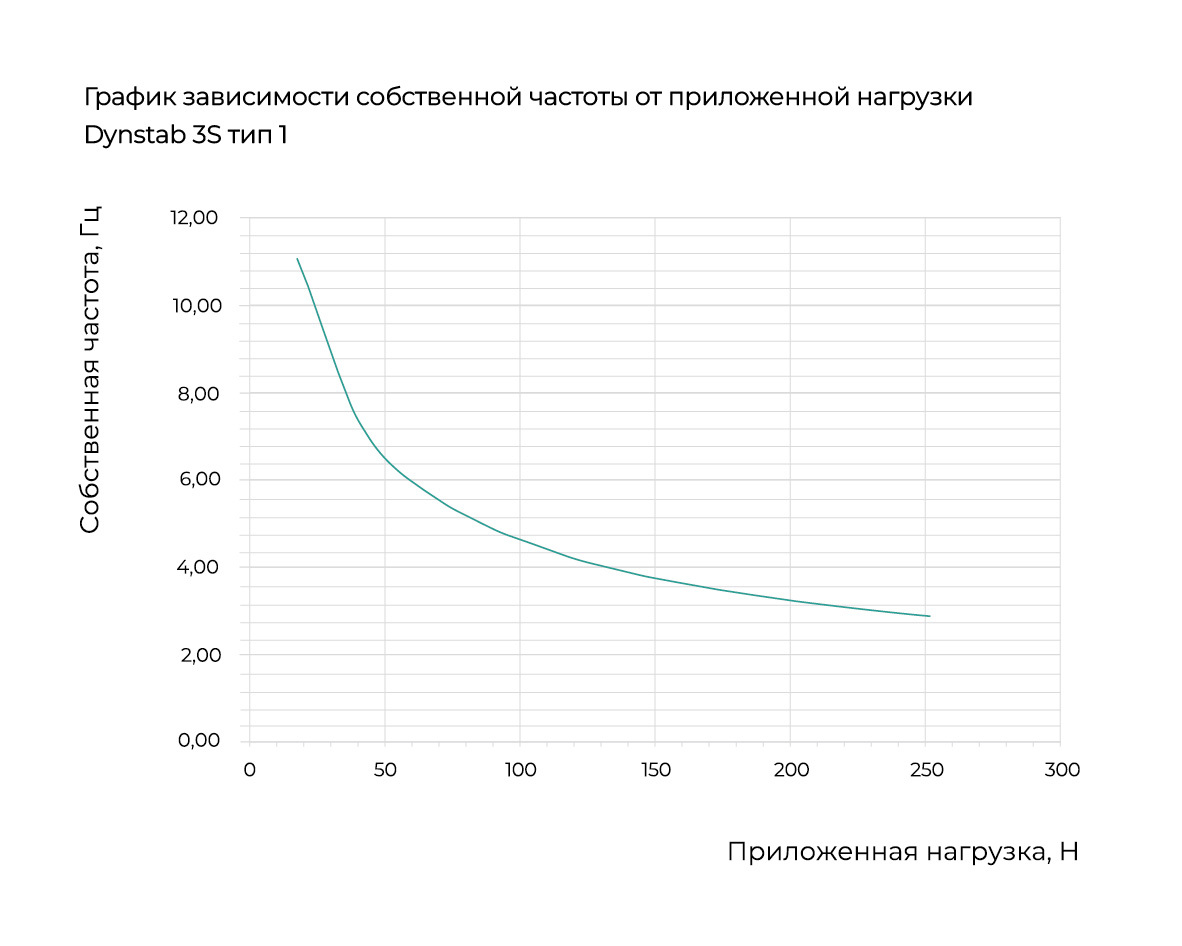

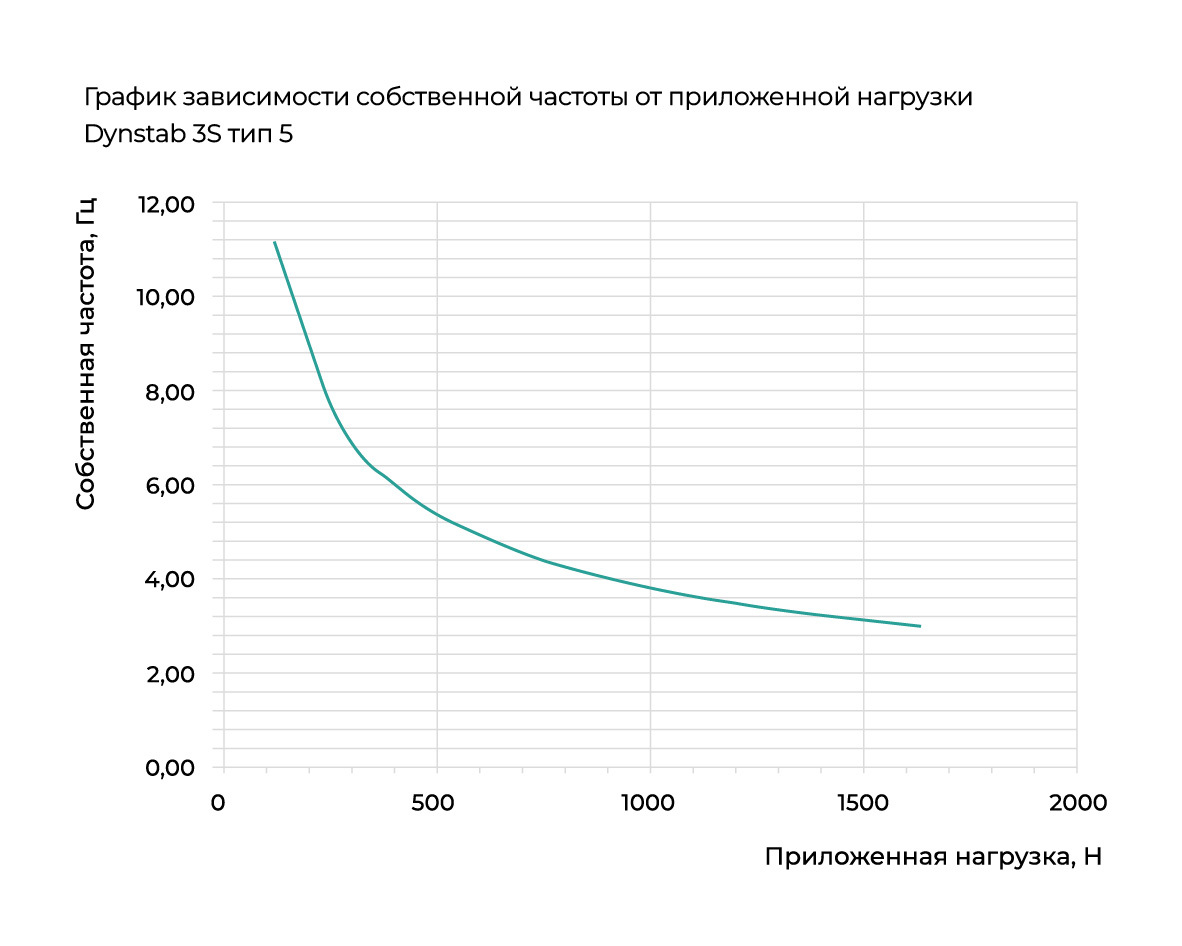

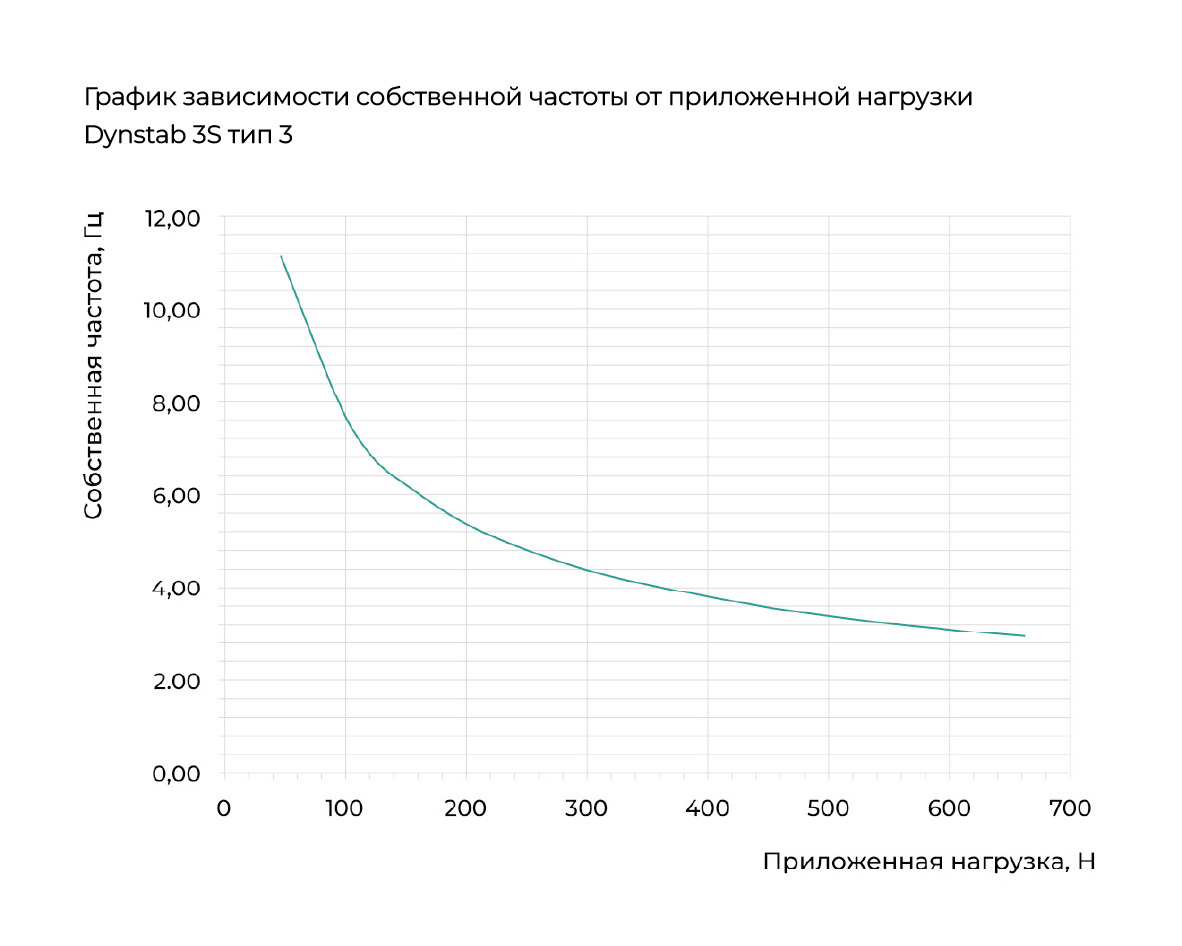

Технические характеристики
| Тип подвеса | c V ,Н/мм | Fmin, Н | Fmax, Н | Ø, мм | высота , мм | ширина, мм |
|---|---|---|---|---|---|---|
| DynStab 3S, тип 1 | 8,77 | 88 | 193 | 73 | 150 | 100 |
| DynStab 3S, тип 2 | 13,62 | 136 | 300 | 73 | 150 | 100 |
| DynStab 3S, тип 3 | 23,21 | 232 | 511 | 73 | 150 | 100 |
| DynStab 3S, тип 4 | 36,8 | 368 | 810 | 73 | 150 | 100 |
| DynStab 3S, тип 5 | 57,16 | 572 | 1258 | 73 | 150 | 100 |
| DynStab 3S, тип 5 | 57,16 | 572 | 1258 | 73 | 150 | 100 |
| DynStab 3S, тип 6 | 87,2 | 872 | 1918 | 73 | 150 | 100 |
| DynStab 3S, тип 7 | 137,9 | 1379 | 3034 | 73 | 150 | 100 |
| DynStab 3S, тип 8 | 178,4 | 1784 | 3925 | 73 | 150 | 100 |
| DynStab 3S, тип 9 | 265,46 | 2655 | 5840 | 73 | 150 | 100 |
Монтаж и эксплуатация
Опорно-подвесные элементы DynStab 3S обеспечивают простую установку и эффективную виброизоляцию трубопроводов, инженерных коммуникаций и промышленного оборудования. После монтажа они предотвращают передачу вибраций на несущие конструкции здания, снижая уровень структурного шума и защищая строительные элементы от постоянных динамических нагрузок.
Благодаря упругой конструкции DynStab 3S равномерно распределяет нагрузку между несколькими точками крепления, что уменьшает локальные напряжения и снижает риск деформации трубопроводов и поддерживающих конструкций. Это особенно важно для инженерных систем, работающих в условиях постоянных вибраций и температурных изменений.
Использование опорно-подвесных элементов DynStab 3S позволяет повысить надёжность инженерных коммуникаций, уменьшить усталостные напряжения в конструкциях, увеличить срок службы оборудования и обеспечить эффективную защиту здания от распространения структурного шума.
