ISOTOP DSD, пружинный виброизолятор с эластомером

Стальные пружинные виброизоляторы с демпфером

КОНСТРУКЦИЯ

Стальные пружинные виброизоляторы ISOTOP DSD состоят из двух пластин с внутренней резьбой и цилиндрической пружины изготовленной в соответствии с EN10270-1: 2001. Все элементы DSD имеют катафорезное покрытие, которое гарантирует наивысшую степень антикоррозионной защиты. Основная часть этого элемента это демпфирующий вкладыш, изготовленный из специального материала Sylomer-HD, который точно соответствует жесткости пружины. Демпфирующий материал эластичен и устойчив к разрушению.

ОБЛАСТЬ ПРИМЕНЕНИЯ

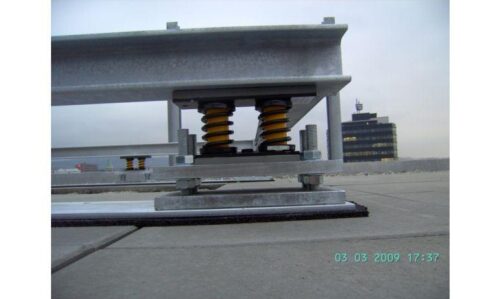

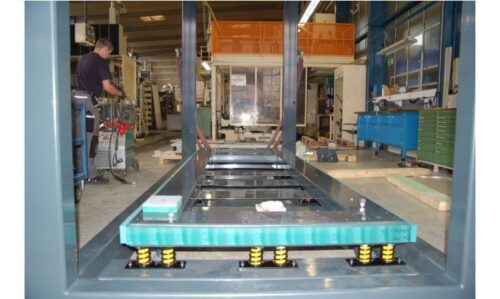

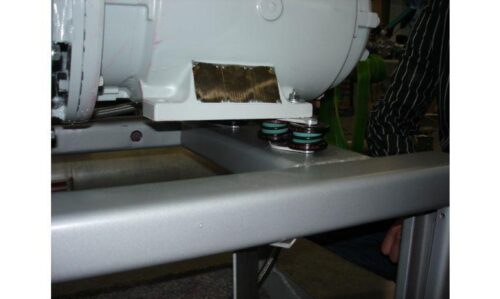

Стальные пружинные виброизоляторы ISOTOP® DSD используются для изоляции источников и приемников вибрации, для всех типов ударных машин, а также машин, которые у которых резонансная частота попадает в рабочий диапазон или которые могут начать раскачиваться при переходе через резонанс.

ПРИМЕРЫ:

• Блочные ТЭЦ
• Компрессоры
• Вращающиеся машины, двигатели, турбины
• Передвижное оборудование, источники аварийного питания
• Центрифуги, насосы
• Лабораторные столы, испытательные стенды, весы
• Вибростолы, конвейеры
• Транспортировка деликатных вещей



НЕОБХОДИМЫЕ ДАННЫЕ ДЛЯ ПОДБОРА

• Общий вес оборудования
• Количество и места расположения точек опор
• Расположение центра тяжести
• Конструктивная форма устройства (размеры)
• Направление нагрузки (вертикальная — горизонтальная)
• Самая низкая возмущающая частота (частота вращения или число ударов)



ПРЕИМУЩЕСТВА

• Монтажная высота, диаметр и присоединительная резьба одинаковы для всех типов, что гарантирует взаимозаменяемость
• Благодаря открытой конструкции, источник присоединяется к основанию только с помощью пружины. Пружинные элементы могут работать в горизонтальном направлении без ограничений
• Пружина хорошо видима, что позволяет контролировать состояние пружин без разборки. Расстояние между витками пружины четко просматривается под нагрузкой.
• Аксессуары для регулировки высоты и опорные плиты универсальны и могут применяться для всех типов пружин.
• Демпфирующий материал эластичен и устойчив к разрушению
• Высокая стойкость к коррозии достигается благодаря катафорезному покрытию.
